为了研究聚芴材料DSFX-SFX分子在气液两相表面的行为，分子处于溶液、LB膜及粉末状态的光学特性，以及分子有序排列对其发光特性的影响，制备了聚芴材料DSFX-SFX的X型LB膜，研究了π-A等温曲线，测量了其紫外-可见吸收谱和稳态荧光光谱。结果表明，分子以face-on形式平躺在亚相表面，单分子面积为4.78 nm2。在氯仿溶液中吸收峰位在354 nm，归属于分子中三聚氧杂蒽部分与芴环间π-π*电子跃迁；荧光发射峰位在396，419，445 nm(肩峰)，归属于发色团三聚氧杂蒽，是芴环与氧杂蒽环之间的电荷转移。在LB膜中，吸收谱和荧光光谱与其溶液光谱相比，整体红移6 nm。结果表明：在LB膜中，两个分子形成激基缔合物，与单分子状态相比，激基缔合物的HOMO升高而LUMO降低。与粉末状态相比，该材料在LB膜中有很强的荧光发射，表明该材料形成有序排列超薄膜有利于荧光发射。

Langmuir-Blodgett(LB)膜是有机分子有序排列形成的超薄膜。其结构、物理和化学性能能够在分子水平上加以控制，对分子进行排列组合，使得超分子结构及超微复合材料得以组建，在非线性光学材料、分离膜和模拟生物膜等方面具有光明的应用前景[10-13]。本文成功地将一种新型聚芴材料螺芴氧杂蒽制备成LB膜，利用UV-Vis和光致发光(PL)等测试手段，研究了该材料在氯仿溶液中形成LB膜的光谱学特性，分析了分子的有序排列对其荧光特性的影响。

LB膜是在芬兰生产的KSV2000单槽制膜系统上制备而成的，制膜的亚相为20℃二次蒸馏去离子水。将化合物以氯仿为溶剂配置成1.023×10-4mol/L的溶液，用微量注射器铺展到亚相表面上。压膜速度为5 mm/min，在15 mN/m恒定表面压下采用水平附着法制备X型LB膜，基板为经疏水性处理的直径为15 mm的石英玻璃。吸收谱及稳态荧光谱的测量分别在日立U-3310型紫外-可见光谱仪和英国Edinburgh Instruments(EI)公司生产的FLS920型荧光光谱仪上完成，荧光光谱的激发光源为450 W氙灯。

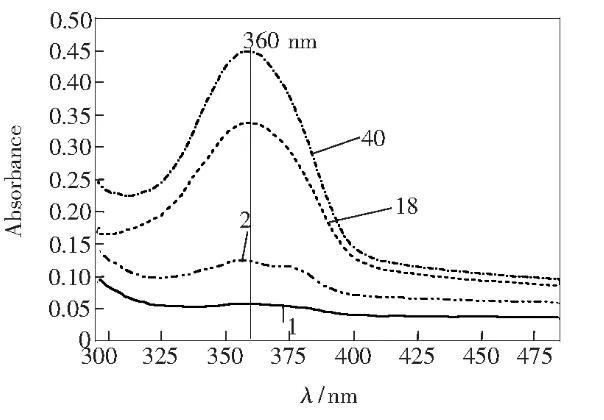

不同层数LB膜的紫外-可见吸收谱

研究了一种新型聚芴材料螺芴氧杂蒽2,7-二[2-(3′,6′-二辛氧基螺芴氧杂蒽)]DSFX-SFX的π-A等温曲线，得出分子在基板上可能的排列方式。制备了该材料的X型多层LB膜。对其氯仿溶液和LB膜的紫外-可见吸收谱、稳态荧光及其粉末的稳态荧光进行了测量和分析。研究结果表明，该材料分子能够在亚相表面形成稳定的Langmuir膜，并且能较好地转移到基片上，分子以face-on形式平躺在亚相表面。DSFX-SFX在氯仿溶液中的吸收峰位于354 nm，归属于分子中三聚氧杂蒽部分与芴环间π-π*电子跃迁；荧光发射峰位于396，419，445 nm(肩峰)，归属于发色团三聚氧杂蒽，是芴环与氧杂蒽环之间的电荷转移。形成LB膜后，荧光光谱与其溶液光谱相似，整体红移6 nm。这是由于在LB膜中，分子间相互作用加强，两个分子形成激发二聚体，与单分子状态相比，激发二聚体的HOMO升高而LUMO降低的双重作用造成的结果。与粉末状态相比，该材料在溶液及LB膜中都有更强的荧光发射，以LB膜中最强，表明该材料形成的有序排列超薄膜有利于荧光发射，是非常好的一种蓝光材料，可用于有机发光显示器件中。
