2.2氯化钠对B-PPG界面流变性质的影响

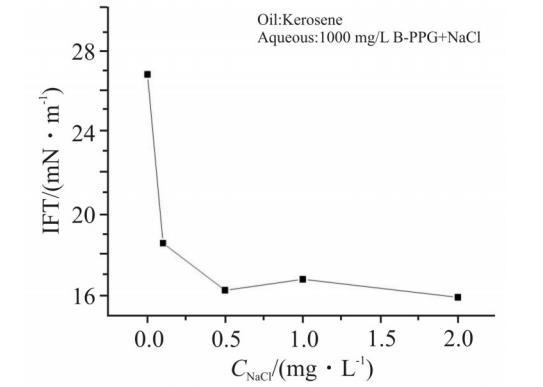

矿化度是影响化学驱配方效果的关键因素之一。B-PPG分子中的酰胺基团在水中可部分水解产生负电荷，因此，其界面性能也会受到矿化度的影响。1000mg/L既是B-PPG的CAC，也是现场配方的使用浓度，因此，在此浓度下考察了矿化度对B-PPG界面膜性质的影响。不同浓度的NaCl对1000 mg/L B-PPG界面张力的影响见Fig.3。可以看出，NaCl的加入可以明显降低B-PPG体系的界面张力。随着NaCl浓度的增加，界面张力下降程度放缓;当NaCl浓度高于0.5%时，界面张力不再变化。这是电解质压缩B-PPG界面膜的双电层，减弱了静电斥力，从而增大了B-PPG的吸附量造成的。

Fig.4为NaCl浓度对1000mg/L的B-PPG溶液界面扩张参数的影响。由图可知,加入NaCl后,体系的界面扩张弹性和扩张黏性都明显下降，扩张弹性降低超过了20mN/m,扩张黏性也由10mN/m左右下降到了5mN/m左右。

界面扩张弹性主要由B-PPG分子间的相互作用决定,加入0.1%NaCl后,分子间的静电相互作用明显减弱，弹性急剧降低;随着NaCl浓度进一步增大，弹性略有升高，这是由于电解质同时也能够促进界面膜的紧密排列造成的。不过,在上述2种趋势相反的影响因素中，电解质压缩双电层的机制居于主导地位。

界面扩张黏性由界面上及界面附近各种弛豫过程的特性决定，对于B-PPG界面膜，NaCl的加入减弱了分子中带电基团之间的斥力，导致分子流体动力学半径减小，扩散交换过程变快，弛豫过程对界面膜强度的贡献变弱，因此界面黏性降低。

2.3二价离子对B-PPG界面流变性质的影响

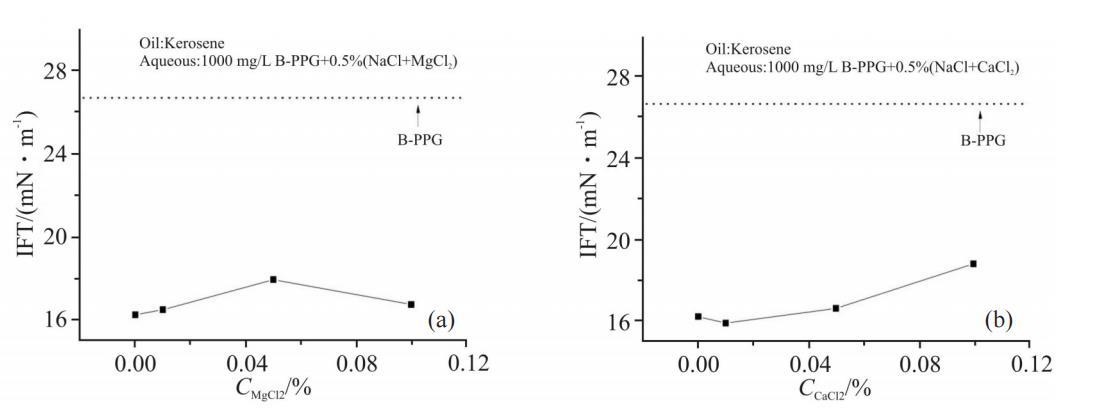

油藏地层水中含有Ca2+，Mg2+等二价阳离子，作为反离子可与B-PPG吸附膜发生作用，可能有其独特的行为。固定水相总矿化度为0.5%，改变其中二价阳离子的含量，考察了Ca2+和Mg2+对B-PPG界面膜性质的影响。Fig.5所示为二价阳离子浓度对1000mg/LB-PPG溶液界面张力的影响。从图中可以看出，随着电解质中二价阳离子浓度增大，界面张力均略有升高，其中Ca2+的影响程度略高于Mg2+。从阳离子半径考虑，Ca2+>Mg2+>Na+，因此，用二价阳离子部分顶替一价阳离子，可能造成界面分子排列的紧密程度有所降低，界面张力略有升高。Ca2+的半径更大，界面张力的升高趋势更明显。

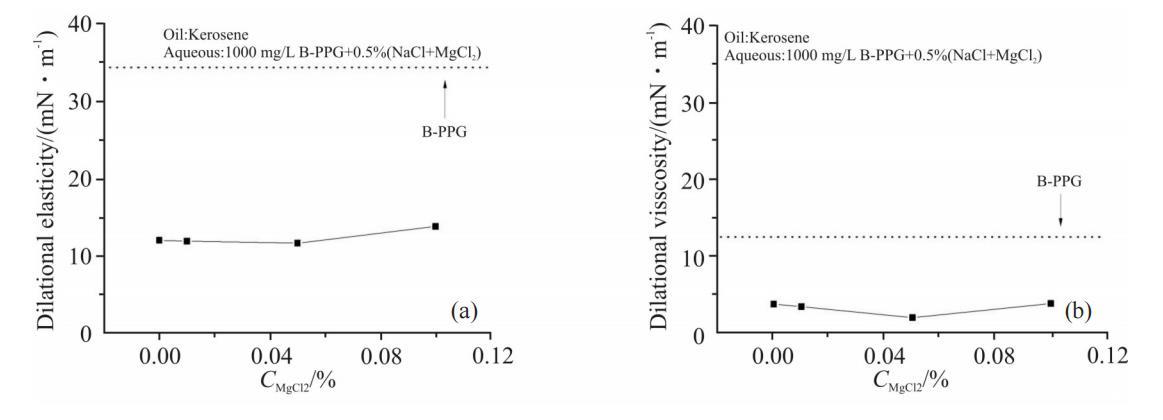

Mg g^{2+}浓度对1000 mg/L B-PPG溶液界面扩张参数的影响见Fig.6。从图中可以看出，电解质中Mg{}^{2+}含量增大对界面扩张弹性和黏性的影响都较小，弹性从12mN/m增大到14mN/m。这说明尽管Mg2+可能会造成界面膜排列的变化，但对B-PPG形成的聚集体结构影响不大。

Ca2+浓度对1000mg/LB-PPG溶液界面扩张参数的影响见Fig.7。从图中可以看出，电解质中Ca2+含量增大对界面扩张黏性的影响较小;而扩张弹性则在低Ca2+浓度条件下略有变化，从12mN/m增大到17mN/m。二价阳离子能够与2个负电荷发生静电吸引作用，因此，可作为“桥梁”，与不同B-PPG分子中的负电荷发生作用，增加聚集体结构的强度。Ca2+比Mg2+半径大，与不同B-PPG分子发生作用的几率也大，增大扩张弹性的幅度较大。

2.4温度对B-PPG界面流变性质的影响

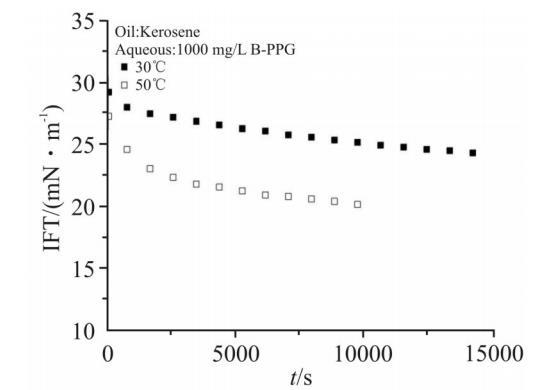

在油田开采过程中，油藏温度是必须考虑的要素之一。对于分子结构中含聚氧乙烯基团(EO)的表面活性剂，温度升高会破坏EO与水分子形成的氢键，增大表面活性剂的油溶性，对界面张力的影响较大。而对于离子型表面活性剂，温度对界面张力的影响较小。Fig.8示出了1000mg/L B-PPG溶液在30℃和50℃时的动态界面张力。由图可见,在50℃时，体系的界面张力比30℃时降低了5mN/m左右。B-PPG的水溶性很大程度来源于酰胺基团与水分子形成的氢键，因此，温度升高，B-PPG的油溶性增大，界面吸附量有所增加，界面张力明显降低。

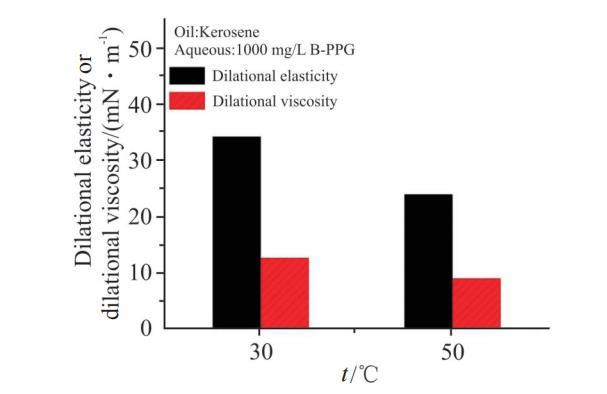

温度对1000 mg/L B-PPG溶液界面扩张弹性和黏性的影响见Fig.9。实验结果表明，当温度从30℃升高到50℃时，界面扩张弹性和黏性均明显降低。随着温度升高，界面膜变得疏松，同时，B-PPG分子的热运动加剧，扩散交换过程变快，上述变化均会造成界面膜强度的降低，50℃时B-PPG界面膜的弹性和黏性不到30℃的1/2。

3结论

本文通过界面流变方法研究了黏弹性颗粒驱油剂(B-PPG)形成的油水界面吸附膜的性质，发现浓度高于CAC时，B-PPG在界面上通过烷基链的疏水作用可形成二维网络状结构，从而增大了界面膜的强度。NaCl压缩B-PPG界面膜的双电层，减弱了静电斥力，明显降低了B-PPG体系的界面张力。同时，分子间静电相互作用的减弱导致B-PPG体系的扩张弹性明显下降;而扩散交换过程变快造成扩张黏性降低。二价阳离子作为“桥梁”与不同B-PPG分子中的负电荷发生作用，增加了聚集体结构的强度，造成扩张弹性略有增大。升高温度，加速了B-PPG分子的热运动，扩散交换过程变快，界面膜强度降低。本文深化了对油藏条件下B-PPG分子界面行为的认识，有助于非均相驱油体系的设计和优化。
