合作客户/
拜耳公司 |
同济大学 |
联合大学 |
美国保洁 |
美国强生 |
瑞士罗氏 |
相关新闻Info
推荐新闻Info
-
> 定性分析聚合物界面张力与系统黏度比之间的关系——数值仿真结果、结论
> 定性分析聚合物界面张力与系统黏度比之间的关系——数值模拟、实验研究结果
> 定性分析聚合物界面张力与系统黏度比之间的关系——实验部分
> 探究LB复合膜的酸致变色特性
> 受磷脂双分子层启发构建ZIBs两性LB膜——制备高性能碘正极新思路
> 纳米活性颗粒表面润湿性测量方法及具体操作步骤
> 人工冲洗升级为超声波清洗,可改善新能源电池冲压配件的表面张力
> LB法组装Silicalite-1型分子筛晶粒层,制备出高度b-轴取向的ZSM-5分子筛膜
> 微量天平高灵敏测定鸡肉中磺胺类药物含量
> 超低轨卫星环境效应研究也会用到超微量天平?
发泡材料配方对表面张力的影响
来源: 浏览 442 次 发布时间:2023-11-15
发泡材料发泡前后体积将发生很大变化,发泡后体积与发泡前体积之比称为发泡倍率,按发泡倍率不同,IXPE产品可分为5、10、15、20、25、30等不同倍率。生产不同发泡倍率产品,其原料配方不同,主要差别是发泡剂含量有差异,发泡材料的中间过程产品即发泡材料母片,由于配比差异其表面张力也不同,而且是否经过辐照交联处理也有很大区别。表1是不同材料配方母片辐照前后的张力变化情况。不同发泡倍率产品电晕处理前的表面张力状况有较大差别,而且还与是否压光有关,实验测试结果如表2所示。

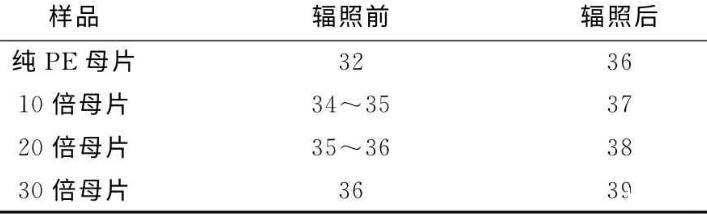

表1不同发泡倍率母片辐照处理前后的表面张力

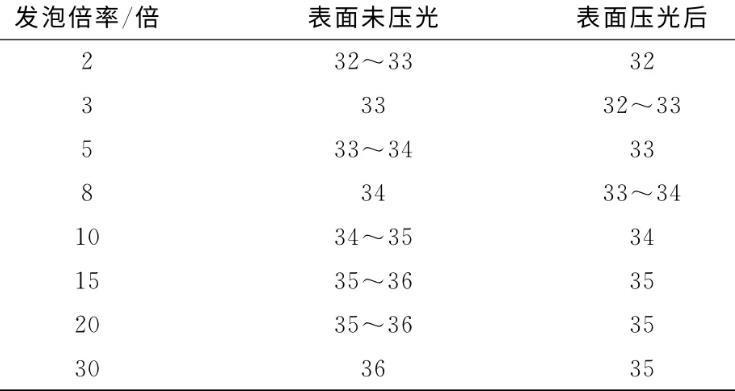

表2不同倍率发泡产品电晕处理前表面张力
由表1可看出,纯PE表面张力最小,随着发泡剂加入比例增加,改变了材料的结晶性,表面张力趋于增加。电子束辐照交联,可以改变材料结构,同样改变了材料表面的表面能,材料表面张力变大。
由表2可看出,随着发泡产品倍率提高,材料表面张力会增加。发泡材料的微观泡孔结构,改变了表面特性,增加了液体的润湿,发泡倍率加大,单位体积内泡孔数增加,表面泡孔结构更利于浸润。发泡材料刚完成发泡后,其表面张力小于发泡前对应的母片,这是因为发泡在高温下进行,使得表面进行了结晶融化和重新结晶,改变了前期辐照交联引起的表面变化。同一材料,若表面压光处理后,表面张力会略有下降,这是因为压光改变了材料表面的泡孔形态,形成了一层平整表皮,不利于液体的浸润。
