合作客户/
拜耳公司 |
同济大学 |
联合大学 |
美国保洁 |
美国强生 |
瑞士罗氏 |
相关新闻Info
-
> 滴体积法分析TODGA/HNO3体系萃取La3+过程中界面张力变化影响因素（二）
> 轴对称悬滴法表面张力实验系统研制及二甲基亚砜/甲醇混合物表面张力实验研究
> 单层膜界面上亚微米颗粒表面张力阻力系数修正——颗粒在单层膜上的阻力系数
> CO2气体保护焊表面张力过渡的控制策略、发展及应用
> 脂肪醇醚琥珀酸酯盐表面张力、接触角及应用性能——摘要、实验部分
> 不同助剂及浓度对IDK120-025型和LU120-015型喷头雾化效果的影响（一）
> pH对马来松香MPA与纳米Al2O3颗粒形成的Pickering乳液类型、表/界面张力影响（三）
> 10种常用表面活性剂水溶液的表面张力测定、泡沫的产生和测试（二）
> 水成膜泡沫灭火剂之氟碳表面活性剂YM-316复配性能及表面张力测定（上）
> 表面活性剂生物降解度测定方法种类及表面张力法的优势——摘要、实验部分

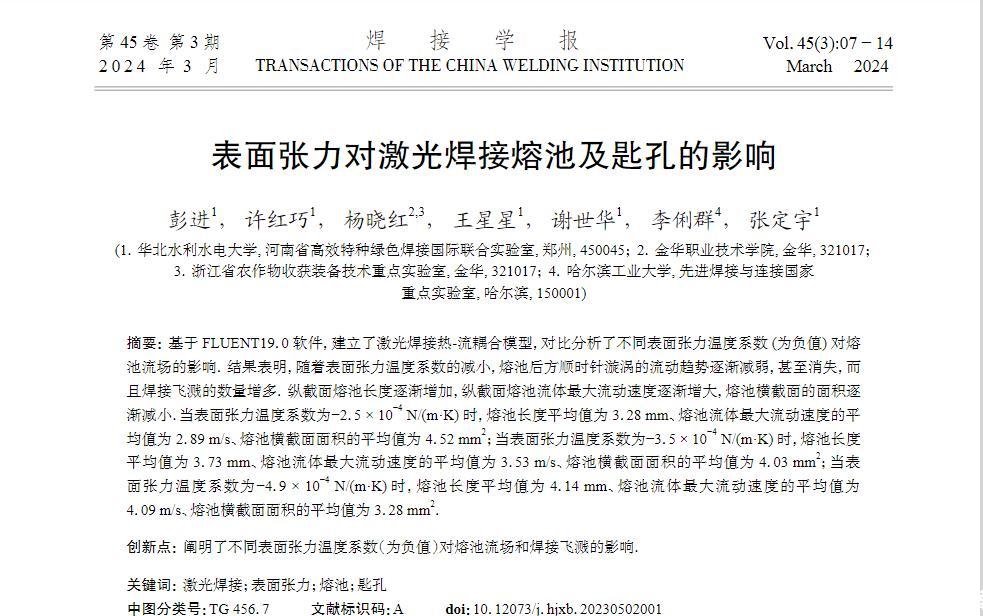

不同表面张力温度系数对激光焊接熔池流场的影响
来源：焊接学报 浏览 871 次 发布时间:2024-08-07
基于FLUENT19.0软件，建立了激光焊接热-流耦合模型，对比分析了不同表面张力温度系数(为负值)对熔池流场的影响。

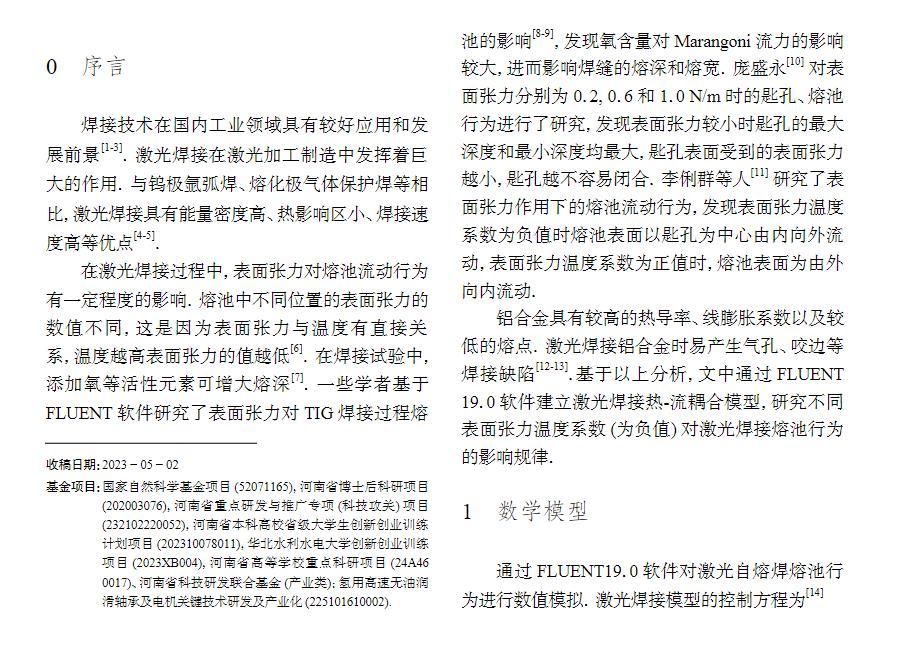

结果表明，随着表面张力温度系数的减小，熔池后方顺时针漩涡的流动趋势逐渐减弱，甚至消失，而且焊接飞溅的数量增多.纵截面熔池长度逐渐增加，纵截面熔池流体最大流动速度逐渐增大，熔池横截面的面积逐渐减小。当表面张力温度系数为-2.5×10-4N/(m·K)时，熔池长度平均值为3.28 mm、熔池流体最大流动速度的平均值为2.89 m/s、熔池横截面面积的平均值为4.52 mm2;当表面张力温度系数为-3.5×10-4N/(m·K)时，熔池长度平均值为3.73 mm、熔池流体最大流动速度的平均值为3.53 m/s、熔池横截面面积的平均值为4.03 mm2;当表面张力温度系数为-4.9×10-4N/(m·K)时，熔池长度平均值为4.14 mm、熔池流体最大流动速度的平均值为4.09 m/s、熔池横截面面积的平均值为3.28 mm2。
