不锈钢喇叭网作为汽车音响、智能家居设备的核心防护部件，其表面涂层需同时满足高硬度基材的抗划伤需求与精密微孔结构的涂覆适配性。传统工艺如电镀、腐蚀钝化存在能耗高、周期长的问题，而现有水性单涂方案则面临固化温度高、漆膜脆性大、耐水性差等技术瓶颈。本文聚焦一种新型水性不锈钢喇叭网抗划涂料的开发，通过材料协同设计与工艺创新，系统解决上述矛盾。

技术痛点：传统方案的局限性

高固化温度导致能耗激增

现有水性涂料需在150℃以上高温固化，不仅增加设备成本，还限制了其在复杂形状工件上的应用。

漆膜脆性与抗划伤性能不足

薄涂层无法通过应力分散缓解不锈钢基材的硬脆特性，导致抗划伤临界值普遍低于8N（牛顿笔测试）。

耐水性与耐湿热性缺陷

常规配方中羟基树脂的亲水性导致水煮后附着力下降（≥5级），90℃/95%湿度环境下易起泡。

依赖助剂的稳定性风险

为提升附着力需额外添加促进剂，但这类助剂易引发涂层内应力开裂，影响耐久性。

创新路径：材料协同与工艺优化

1.树脂体系的双相协同设计

本方案采用无羟基水性聚氨酯树脂（如润昌南星M462）与高羟基树脂（如润昌南星1800）的组合：

无羟基树脂：通过降低表面张力（＜30mN/m）减少厚边缺陷，其低内聚力形成的粗糙表面可显著降低消光粉用量（至4-6份），避免填料聚集引发的耐水性下降。

高羟基树脂：少量引入（5-15份）以提供交联位点，与异氰酸酯固化剂反应形成致密网络，将漆膜硬度提升至10N抗划伤阈值。

协同效应：无羟基树脂包覆消光粉与蜡粉，高羟基树脂负责交联增强，二者共同实现哑光（光泽＜1°）与力学性能的平衡。

2.成膜助剂的梯度挥发控制

采用二丙二醇甲醚（DPM）与二丙二醇丁醚（DPNB）（质量比1:1）作为成膜助剂：

高沸点溶剂策略：DPM沸点188℃，DPNB沸点231℃，二者形成挥发梯度，延缓水分蒸发速率，减少因快速收缩导致的应力开裂。

玻璃化温度调控：混合溶剂暂时降低树脂Tg，延长开放时间（＞15分钟），确保气体充分释放，避免针孔缺陷。

3.表面张力管理的关键作用

润湿剂选择：EVONIK WET KL 245等聚醚改性硅氧烷类润湿剂，将液体表面张力降至28mN/m以下，确保涂料在不锈钢微孔表面的均匀铺展。

消泡剂与流平剂协同：TEGO 902W聚硅氧烷消泡剂消除搅拌与消光粉分散过程中产生的微泡，配合流平剂BYK-346，实现漆膜表面无凹陷、无缩孔。

4.固化剂体系的亲水-疏水平衡

双相固化剂设计：科思创XP2655（亲水性六亚甲基二异氰酸酯）与N3900（亲油性）按45:25配比混合，总NCO含量14.5-16.5%。

功能分化：亲水性固化剂确保水分散均匀性，亲油性组分提升漆膜疏水性，使水煮后附着力维持≤1级，90℃/95%湿度环境下无起泡。

工艺创新：低温固化与厚膜成型

1.低温固化技术

通过树脂交联动力学优化，将固化温度降至80℃（120分钟），较传统工艺节能50%以上。关键在于：

pH值调节剂：二甲基乙醇胺（DMAE）将体系pH控制在8.0-9.5，加速异氰酸酯与羟基的反应速率，缩短表干时间。

蜡粉的应力缓冲：未烧结四氟乙烯树脂微粉（粒径1-2μm）在漆膜表面形成柔性层，分散外力冲击，避免脆性断裂。

2.厚膜均匀喷涂工艺

双组分动态混合：A/B组分按100:10-25比例混合后，利用高压静电喷涂（0.2-0.3MPa）确保20-23μm厚膜均匀覆盖。

消光粉与蜡粉的协同分布：沉淀法二氧化硅（东曹K-500）与蜡粉按4:2比例混合，在树脂包裹下形成致密微结构，提升表面硬度至1H（铅笔硬度测试）。

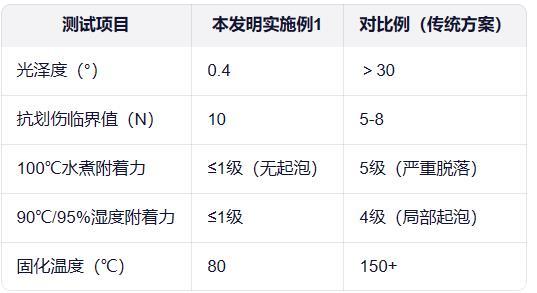

性能验证：多维度测试结果

失效分析：对比例2（高羟树脂＜5份）因交联密度不足，抗划伤性能仅5N；对比例5（纯高羟树脂）因未反应羟基残留，水煮后附着力骤降。本发明通过树脂配比精准控制，兼顾哑光需求与力学性能。

结论：技术突破与应用前景

该涂料通过树脂协同设计、表面张力管理与低温固化工艺，系统解决了不锈钢喇叭网涂层的抗划伤、耐水性与厚膜适配性难题。其核心价值在于：

能耗降低：固化温度从150℃降至80℃，设备投资减少40%。

性能提升：抗划伤阈值突破10N，满足高端消费电子防护需求。

工艺兼容性：哑光（＜1°）与厚膜（20-23μm）的协同实现，适配精密蚀刻工艺。

未来可拓展至航空航天、医疗器械等对涂层耐久性要求严苛的领域，推动水性涂料在高附加值场景的规模化应用。
