合作客户/
拜耳公司 |
同济大学 |
联合大学 |
美国保洁 |
美国强生 |
瑞士罗氏 |
相关新闻Info
-
> 微胶囊聚合物溶液对延展型表面活性剂界面张力的影响（一）
> 太阳电池污染效应试验，微量天平在其中起到什么作用
> LB膜分析仪证明SP-B在肺表面活性物质三维结构形成中的关键作用
> 基于脉冲焊接研究表面张力活性元素对Marangoni力的影响
> 酯化度与分子质量对果胶乳化性能、聚集体结构、界面性质的影响规律（二）
> 4种新型稀土双酞酞菁衍生物合成及LB膜的制备
> 矿浆表面张力对黄铁矿与磁黄铁矿浮选回收率的影响（三）
> 表面张力仪干什么用的？表面张力仪原理、类型、使用方法及注意事项
> 长庆油田陇东地区的CQZP-1助排剂表/界面张力测量及现场应用（三）
> 从无序到有序：双乳液模板如何重塑中空材料合成与电池未来
推荐新闻Info
-
> LB膜分析仪与中子反射联用揭示纤维蛋白原气-水界面逐层自组装新机制
> 基于超低界面张力的延展型表面活性剂分子设计与合成策略
> 延展型表面活性剂的界面张力调控机制与构效关系研究进展
> 煤液化油窄馏分表面张力与密度、沸点关系的关联模型
> 非离子表面活性剂苯环结构对褐煤亲水性改性的关键因素
> LB 膜分析仪应用：橘皮素与硬脂酸、DPPC在气/水界面上的混合单层特性
> 表面活性剂苯环结构增强煤尘润湿性的分子动力学与DFT研究
> 苯环结构对非离子表面活性剂润湿煤尘性能的影响研究
> 单双脂肪酸甘油酯对高蛋白鲜核桃乳液稳定性的调控机制研究
> 从界面张力到微观结构：MG/DG稳定鲜核桃乳液的多尺度解析
面向水基农药制剂的新型表面活性剂TPGS-X-M动静态表面张力及性能研究
来源：农药学学报 浏览 568 次 发布时间:2026-05-26
2 结果与分析
2.1 表面活性剂TPGS-X-M的静态表面张力
通过不同表面活性剂水溶液的静态表面张力曲线 (图1)，可以得到表面活性剂的cmc和γCMC (临界表面张力)。从表2数据可以看出，TPGS-750-M的γCMC最小，TPGS-1900-M的γCMC最大，但两者差值仅为3.766 mN/m。表面活性剂的cmc值约为5.00 g/L，因此在使用时用量应大于5.00 g/L。

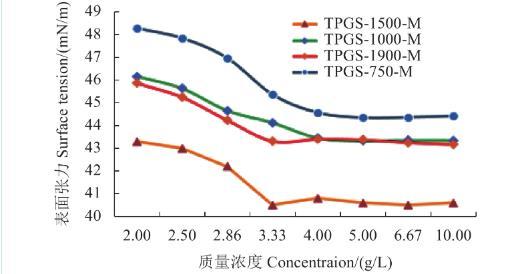

图 1 不同表面活性剂在水溶液中的表面张力 (25 ℃)
表 2 不同表面活性剂的cmc和γCMC值 (25 ℃)
|
表面活性剂 Surfactant |
临界胶束浓度 Critical micelle concentration, cmc/(g/L) |
临界表面张力 Critical surface tension, γCMC/(mN/m) |
|---|---|---|
| TPGS-750-M | 3.33 | 40.578 |
| TPGS-1000-M | 3.33 | 43.316 |
| TPGS-1500-M | 4.00 | 43.456 |
| TPGS-1900-M | 5.00 | 44.344 |
2.2 表面活性剂TPGS-X-M的动态表面张力
动态表面张力 (DST) 是指表面活性剂在达到平衡吸附前某一时刻的表面张力，表示表面活性剂分子在气液界面的吸附速度，一般分为诱导区、快速下降区、介平衡区和平衡区4个阶段。通过图2可以看出，表面活性剂的动态表面张力曲线的下降趋势与FS3000类似，其中TPGS-1000-M、TPGS-1500-M和TPGS-1900-M在1 249.3 ms时的动态表面张力下降的趋势较商品化分散剂FS3000更大，因此与FS3000相比，新合成的表面活性剂更具一定优势。

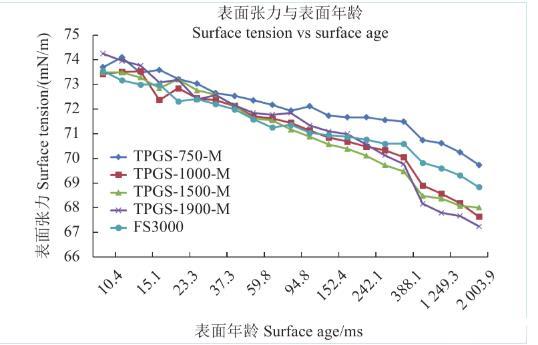

图 2 不同表面活性剂稀释10 000倍时的动态表面张力
2.3 20%乙螨唑悬浮剂的性能参数
通过静态表面张力测试结果可知：TPGS-750-M具有最低的cmc值，但与其他表面活性剂相比差值不大；TPGS-750-M和TPGS-1000-M的水溶性较差，40 ℃下贮存24 h才可以完全溶解，而TPGS-1500-M和TPGS-1900-M在水溶液中40 ℃下15min即可完全溶解，因此选择TPGS-1500-M和TPGS-1900-M进行剂型配方试验。
采用TPGS-1500-M和TPGS-1900-M制备的20%乙螨唑悬浮剂经冷冻、热贮后，不析水、不分层、流动性良好，悬浮率和有效成分含量合格 (表3)，与采用FS3000为分散剂制备的悬浮剂的粒径、悬浮率、有效成分含量、分散性、热贮稳定性以及低温稳定性相当，因此，新型表面活性剂TPGS-1500-M、TPGS-1900-M有望作为悬浮制剂的分散剂使用。
表 3 不同剂型配方的理化参数
|
理化参数 Physical and chemical parameters |
配方1 Formula 1 |
配方2 Formula 2 |
配方3 Formula 3 |
|---|---|---|---|
| 粒径 Particle size/μm |
D10: 0.657 D50: 1.369 D90: 3.266 |
D10: 0.643 D50: 1.382 D90: 3.268 |
D10: 0.658 D50: 1.347 D90: 3.246 |
| 悬浮率 Suspension rate/% | 99 | 99 | 99 |
| 有效成分含量 Active ingredient content/% | 19.98 | 20.01 | 19.99 |
| 分散性 Suspensibility | 良 Good | 良 Good | 良 Good |
| 热贮稳定性 Thermal storage stability | 良 Good | 良 Good | 良 Good |
| 低温稳定性 Low temperature stability | 良 Good | 良 Good | 良 Good |
3 结论
本文使用DL-α-生育酚为中间体经两步酯化反应合成得到了4种新型非离子表面活性剂，通过核磁共振谱和红外光谱确定了其结构，测定了其cmc和动态表面张力，并以其为分散剂制备了20%乙螨唑悬浮剂，测试部分理化性质指标。静态表面张力测试结果表明，EO链的长度对cmc值的影响不大，在0.5%左右；动态表面张力测试结果显示，合成的表面活性剂动态表面张力下降的趋势较FS3000更大，有一定的优势。通过对20%乙螨唑悬浮制剂的粒径、悬浮率、有效成分含量、分散性、热贮稳定性以及低温稳定性分析结果表明，合成的表面活性剂TPGS-1500-M和TPGS-1900-M与FS3000具有类似的作用，有望作为分散剂使用。与传统表面活性剂相比，制备TPGS-1500-M和TPGS-1900-M所需的原料DL-α-生育酚是天然产品维生素E的水解产物，存在非显著的水生毒性、良好的环境友好性和生物相容性的潜能，在水基性农药制剂中具有进一步研究的价值。
