研究简介：朗格缪尔组装技术是界面功能化的有力途径，部分场景可实现纳米级精度调控。在面向应用的纳米材料研究中，高通量制备与大尺寸常规功能化是核心需求，因此亟需明确：实现精准的界面纳米结构是否必须依赖传统朗格缪尔槽的严苛调控，抑或是可通过简化的可规模化工艺稳定获得结构明确的纳米结构界面。本研究以朗格缪尔-谢弗转移至高取向热解石墨（HOPG）为研究体系，选用可形成条纹（层状）相的二乙炔两亲分子为模型体系——该体系相较传统朗格缪尔槽（LT）可降低制备成本、缩短操作时长、减少样品用量，且需要精准的分子有序性才能实现表面拓扑化学聚合。对比了采用简化的快速朗格缪尔组装与加热转移（FAST-LAM）工艺和传统朗格缪尔槽制备的薄膜性能。针对多种二乙炔结构单元，通过原子力显微镜（表征纳米结构）、电子显微镜（表征微米级畴结构）和荧光测试（跨微宏观功能评估）验证：FAST-LAM制备的单层膜在纳米级有序性、微米级均匀性和聚合行为上均与LT样品相当。这套分层表征流程充分证明了简化组装工艺的功能等效性。研究进一步实现了带~1 nm功能化图案表面的快速制备：该图案既可引导直径<2 nm的金纳米线定向组装，也可诱导蛋白质发生多价结合。上述结果为面向无机纳米结构组装、传感等应用的快速高分辨率表面功能化奠定了研究基础。

Kibron LB膜分析仪的的应用

Kibron LB膜分析仪用于在受控条件下制备、压缩和分析气-液界面上的肺表面活性物质模型膜，并与其他分析技术联用。实验前，LB槽体需用氯仿和超纯水仔细清洁，然后注入170 mL的Tris-NaCl缓冲液（pH 7.4)。将溶解在氯仿/甲醇（2:1, v/v）中的脂质或脂质/蛋白质混合溶液，使用汉密尔顿微量注射器铺展在空气-水界面上。在开始压缩前，预留15分钟让溶剂完全蒸发。压缩过程的速率控制在 8.8 cm2 ⋅min −1 。亚相温度通过循环水浴维持在 22.0±0.1 ∘ C。表面压力通过使用滤纸制成的Wilhelmy吊片法压力传感器进行记录。LB膜分析仪可获取表面压力-面积（Π-A）等温线，直接用于测量模型单层膜（纯脂质、脂质+SP-B、脂质+SP-C）的压缩Π-A等温线。

等温线显示，所有系统在压缩至约40 mN/m时均出现一个明显的平台区，这对应于单层膜从二维向三维结构的转变（ buckling-dominated collapse），模拟了生理呼气末期的膜重组过程。通过计算平台区压缩面积占总面积的百分比（%Aplateau），研究人员量化了SP-B和SP-C在稳定三维结构能力上的差异。结果表明SP-B系统的%Aplateau（35%）显著高于SP-C系统（27%）和纯脂质系统（18%），直接证明了SP-B在促进和稳定膜储备库形成方面具有更强大的能力。与椭圆偏振测量联用，研究中将Beaglehole Picometer Light Ellipsometer与Kibron G2槽联用，实时监测压缩过程中光学参数d△的变化。

实验结果

本研究通过系统的分层表征证实，新型FAST-LAM（快速低体积朗格缪尔组装）工艺在二乙炔两亲分子单层膜的制备上，完全可替代传统的Langmuir槽（LT）法：在结构层面，FAST-LAM在HOPG基底上生成的条纹相具有与LT法一致的~1 nm特征周期和高度有序性，且平均畴面积（6.2 μm²）显著大于LT样品（1.2 μm²），表面覆盖率均达80–90%（PCDA与dPE）或近60%（PCD-NH₂）。在功能层面，其紫外拓扑聚合效率等同甚至更优，表现为转移至PDMS后的聚二乙炔荧光强度更高，且该优势在亚相pH（3–11）调控实验中保持稳定，不受头基电离引起的静电排斥效应影响。功能验证进一步证明其应用潜力。FAST-LAM制备的图案能高效引导<2 nm金纳米线在非极性溶剂中实现伸直与~30 nm间隔排布，并能精确调控糖基配体的空间排布以实现与小麦胚芽凝集素的特异性多价结合，性能与LT法制备的界面无统计学差异。FAST-LAM将制备时间从~150 min缩短至~25 min，试剂消耗降低约10倍，且无需专用大型仪器，突破了传统LB技术在成本、效率和操作门槛上的限制，为纳米电子器件组装、生物传感界面开发等需要大面积、高精度纳米图案化的应用场景提供了一种可规模化推广的高通量解决方案。

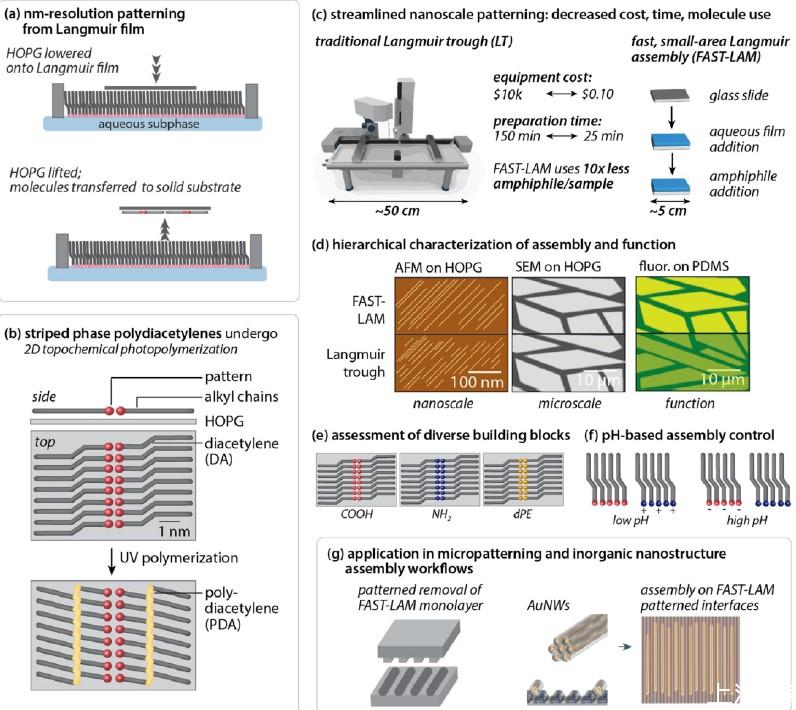

图1、传统朗格缪尔槽（LT）与快速朗格缪尔组装（FAST-LAM）工艺对比及功能应用示意图。(a) 通过Langmuir-Schaefer转移在HOPG上构建纳米结构分子组装。(b) 通过(a)所示过程在HOPG上生成的纳米级分辨率功能图案。 (c) 经典Langmuir沟槽组装与快速小面积Langmuir组装（FAST-LAM）的对比。(d) 使用两种工作流程对纳米尺度、微尺度及功能组装进行基准测试的示意图。(e,f) 将其他单体和组装条件扩展应用，以及(g) 针对纳米尺度和微尺度组装的功能性评估。

图2. 传统LT制备的条纹相单层结构表征。(a) PCD-COOH分子结构。(b, c) PCD-COOH条纹相分子模型：头基头基相向排列形成层状结构，理论层宽~6.4 nm。(d) PCD-COOH条纹相AFM图像，层间距约6.6 nm，与模型预测一致。(e) 部分聚合的PCD-COOH单层AFM图像，可见聚合物主链呈现的埃级高度凸起。(f) 同一样品的SEM图像：亮区为分子畴，暗区为空穴，细暗线为畴界。(g) 聚合后单层共价转移至PDMS后的荧光发射光谱，用于评估聚合效率。

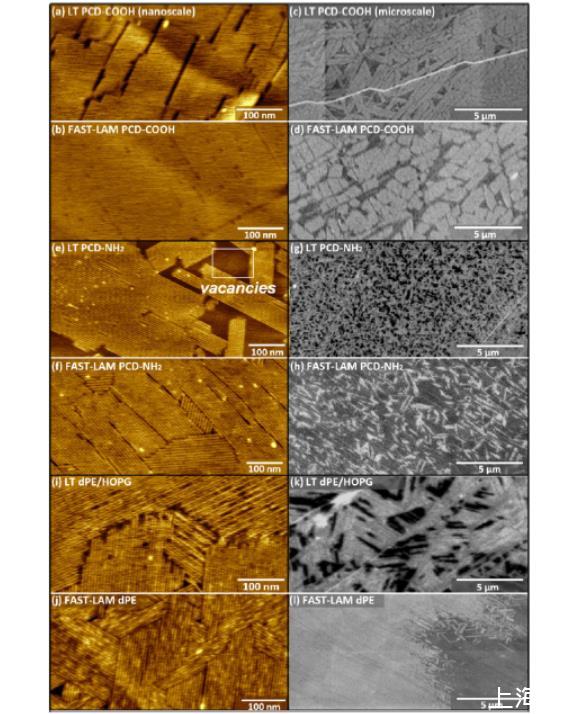

图3、LT与FAST-LAM制备的单层微观结构对比。(a, b) PCD-COOH单层的AFM图像（100 nm标尺）：(a) LT样品，(b) FAST-LAM样品，二者均呈现各向异性畴结构。(c, d) 对应样品的SEM图像：(c) LT样品畴呈细长形，(d) FAST-LAM样品畴更接近各向同性，代表性区域畴尺寸更大。(e-h) PCD-NH₂单层的AFM与SEM对比：(e, g) LT样品畴较小，畴间可见空穴；(f, h) FAST-LAM样品结构相似。(i-l) dPE单层的AFM与SEM对比：(i, k) LT样品畴尺寸略大；(j, l) FAST-LAM样品在畴边缘可见细小结构。

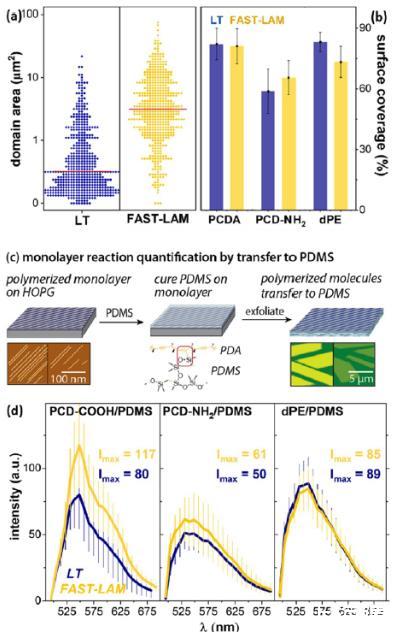

图4、 LT与FAST-LAM样品的畴统计与功能性能量化对比。 (a) PCD-COOH单层SEM图像的畴分割分析结果，用于定量统计畴尺寸分布。(b) 三类分子单层的表面覆盖率统计：PCDA和dPE覆盖率达80-90%，PCD-NH₂接近60%，两种制备方法无显著差异。(c) 聚合单层转移至PDMS后的荧光显微镜图像：FAST-LAM样品（右）荧光强度高于LT样品（左）。(d) 对应荧光光谱定量结果：PCD-COOH（左）和PCD-NH₂（中）的FAST-LAM样品荧光峰值更高，dPE（右）二者相当，表明FAST-LAM的聚合效率等同或更优。

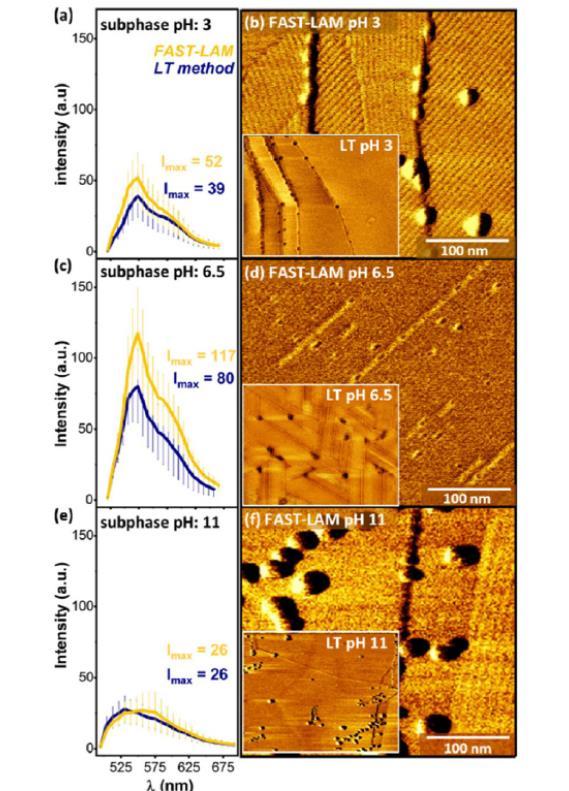

图5、 亚相pH对PCD-COOH单层组装的影响（LT与FAST-LAM对比）。(a, c, e) 不同pH亚相制备样品的PDA荧光光谱：(a) pH 3，(c) 纯Milli-Q水（~pH 6.5），(e) pH 11。(b, d, f) 对应条件下的AFM图像：(b) pH 3时二者均保持较好层状有序，但聚合效率较纯水下降约50%；(d) 纯水条件下FAST-LAM（主图）与LT（插图）结构质量相当，聚合效率最高；(f) pH 11时羧基电离导致静电排斥，表面出现纳米聚集体，聚合效率下降4-5倍。两种制备方法在不同pH条件下表现趋势完全一致。

总结

本文由普渡大学Shelley A. Claridge团队发表于《ACS Applied Nano Materials》上，针对传统Langmuir槽（LT）在制备纳米结构界面时存在仪器昂贵、耗时长（约150 min）、试剂用量大（亚相~200 mL）且对环境扰动敏感等痛点，提出了一种名为FAST-LAM（Fast, Reduced-Volume Langmuir Assembly）的简化、可扩展组装策略，并与常规LT流程在HOPG（高取向热解石墨）基底上进行了系统对标。FAST-LAM以洁净玻片替代专用槽体，仅滴加~3 mL亚相（依靠表面张力自持），将二乙炔两亲分子（PCD-COOH、PCD-NH₂及双链dPE）氯仿溶液以0.5 μL微滴铺展于气液界面，省去Teflon屏障机械压缩步骤，直接按目标终态面密度（约30 Ų/链，对应LC/LE共存区）投料，经~5–10 min溶剂挥发后即形成站立相单层，再通过加热至55 ℃的Langmuir–Schaefer转移实现基底诱导的层列条纹相（烷基链平躺于HOPG，形成~1 nm宽、亚10 nm周期的官能化图案）。

作者通过AFM（纳米级周期与条纹取向）、SEM（微米级畴结构与覆盖率）及PDA共价转移至PDMS后的荧光强度（拓扑聚合效率的功能指标）三级表征证明，FAST-LAM所得单层在纳米有序性、微观均匀性与紫外拓扑聚合行为上均与传统LT等效甚至更优。平均畴面积FAST-LAM为6.2 μm²（LT为1.2 μm²），PCD-COOH的PDA荧光峰值从80 au提升至117 au，制备时间缩短至~25 min（约为LT的1/6），单体利用率提升约7倍；在调制亚相pH（PCD-COOH于pH 3/11，PCD-NH₂于40 mM CaCl₂中pH 3/11）的鲁棒性测试中二者表现亦相当。

功能验证方面，FAST-LAM制备的dPE条纹相成功引导核径<2 nm的金纳米线在环己烷中非Bundle化伸直与~30 nm间隔排布，重现了LT界面的组装行为；进一步将糖基两亲体条纹相用于小麦胚芽凝集素（WGA）的多价结合、以及dPE图案经微接触剥离光刻后接枝荧光胺示踪，均显示FAST-LAM与LT性能无显著差异。该研究证明，对于无需数十微米级长程有序、而侧重~1–100 nm配体簇与多价相互作用的应用场景，FAST-LAM能以低门槛、高通量方式稳定输出纳米级官能图案，为无机纳米晶组装、软物质传感界面等方向的日常制备提供了可规模化的替代方案。
