一、研究背景与问题定位

非常规油气资源的开发已成为全球能源供给的重要组成部分。然而，在开发过程中，一个长期困扰工程技术人员的难题始终存在——水锁伤害。

所谓水锁伤害，是指在钻井、压裂等作业过程中，外来工作液进入储层后，在毛细管力和渗透压差的共同作用下，水相被滞留在孔隙介质中，导致近井地带含水饱和度急剧上升，阻碍油气的正常运移，最终造成储层渗透率大幅下降。研究数据显示，水锁伤害对储层基质渗透率的损害率超过70%，这意味着如果不加以干预，储层的产能可能损失大半。

解决水锁伤害的核心思路并不复杂：降低气-水界面的表面张力，同时提高岩石表面的水相接触角，使岩石从亲水性转变为疏水性。这两项措施的共同目标是降低毛细管力，让滞留在孔隙中的水更容易被排出，从而恢复气相渗透通道。

目前，市面上主流的解水锁剂多为含氟化合物。这类药剂虽然性能优异，但存在两个致命缺陷：一是成本高昂，二是难以在自然环境中降解，长期累积会造成生态风险。因此，开发既高效又环保的解水锁剂，已成为该领域的研究热点。

正是在这一背景下，一项以天然桐油为原料的研究引起了关注。桐油是中国特有的生物质资源，产量丰富、价格低廉，且具有天然的可再生性和环境友好性。研究者利用桐油合成生物基表面活性剂，再与改性纳米二氧化硅复配，构建了一套完整的复合清洁解水锁体系。本文将对这一体系的设计思路、制备工艺和性能表现进行深度分析。

二、表面张力：解水锁的核心控制变量

在理解这套解水锁体系之前，有必要先厘清一个关键物理量——表面张力。

表面张力是液体表面分子受到的内向拉力所产生的收缩趋势。在储层孔隙中，气-水界面的表面张力直接决定了毛细管力的大小。毛细管力的计算公式可以简化为：Pc = 2σcosθ/r，其中σ代表表面张力，θ代表接触角，r代表毛细管半径。从这个公式可以清晰看出，降低表面张力σ和增大接触角θ，都能有效降低毛细管力Pc。毛细管力越小，水相就越容易被驱替出来。

因此，任何解水锁技术的核心目标都可以归结为两点：第一，找到能够有效降低表面张力的表面活性剂；第二，找到能够改变岩石表面润湿性、增大接触角的疏水材料。两者缺一不可。

三、生物基表面活性剂TMES的制备与表征

3.1 合成路线

研究者以天然桐油为原料，通过三步化学反应合成了生物基表面活性剂TMES。

第一步是酯交换反应。将桐油加热至60℃，加入氢氧化钠甲醇溶液（醇油比为8:1，氢氧化钠质量分数为1%），在每分钟600转的条件下连续搅拌1小时。反应结束后静置5小时分层，上层为桐油甲酯，下层为甲醇、水和甘油的混合液。将上层液体用热水洗涤、无水硫酸钠干燥，得到纯净的桐油甲酯。

第二步是磺化反应。在冰浴条件下，将5.26克氯磺酸加入30毫升吡啶中搅拌均匀，然后与桐油甲酯混合，搅拌30分钟后加热至60℃，直至溶液澄清。

第三步是中和反应。向反应混合物中加入碳酸钠和碳酸氢钠的饱和溶液进行中和。之后用正丁醇提取未反应组分，分离底层物质，加热至120℃去除水和吡啶，再用石油醚去除有机杂质，干燥研磨后得到最终产物TMES。

3.2 结构确认

红外光谱分析显示，TMES在2920cm⁻¹和2850cm⁻¹处出现亚甲基和甲基的伸缩振动峰，1730cm⁻¹处出现酯羰基的伸缩振动峰，1620cm⁻¹处出现烯烃碳碳双键的特征峰，1120cm⁻¹处出现碳氧单键的伸缩振动峰。最关键的是，在1230cm⁻¹、814cm⁻¹和725cm⁻¹处检测到了磺酸盐基团的吸收峰。这些特征峰的组合表明，合成产物确认为甲酯磺酸盐类表面活性剂。

3.3 热稳定性分析

热重分析结果显示，TMES的热分解过程分为三个阶段。第一阶段（40~130℃）质量损失约19%，主要来自水分蒸发。第二阶段（130~225℃）质量损失增至35%，表面活性剂开始热分解。第三阶段在300℃左右质量损失约45%，对应烷基链的复杂分解。

常规储层温度一般不高于120℃，在这个温度范围内，TMES的质量损失主要来自水分，表面活性剂本身的结构保持完整。这说明TMES在实际储层条件下具有良好的热稳定性，能够满足现场应用需求。

3.4 表面活性测试

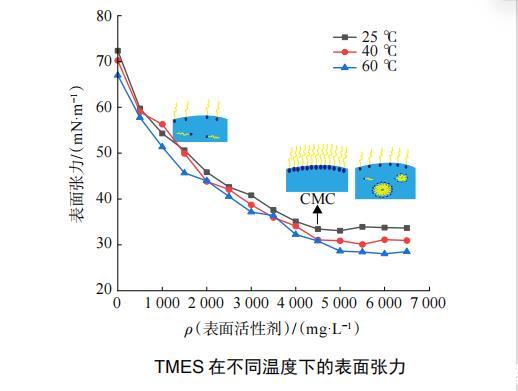

表面张力测试是衡量表面活性剂性能的核心指标。实验结果显示，TMES溶液的表面张力与其质量浓度呈负相关。随着浓度增加，表面活性剂分子在空气-水界面吸附增强，表面张力持续下降。当浓度达到临界胶束浓度（CMC）4500~5000mg/L时，表面张力降至最低值。

值得注意的是，表面张力的最低值随温度升高而进一步降低：25℃时为33.45mN/m，40℃时为31.09mN/m，60℃时降至28.64mN/m。这是因为温度升高加剧了分子的热运动，有利于表面活性剂分子在界面上的排列。

此外，TMES属于阴离子表面活性剂，其CMC值在不同温度下差异不大。这是因为离子型表面活性剂的胶束形成受电荷排斥力的主导，而电荷效应对温度变化不敏感。

与其他常见表面活性剂相比，TMES的表现同样不俗。在常温下，十二烷基硫酸钠（SDS）的表面张力为29.56mN/m，十二烷基苯磺酸钠（SDBS）为34.79mN/m，聚丙二醇（PPG）为36.58mN/m，二癸基二甲基氯化铵（DDBAC）为48.72mN/m。TMES的33.45mN/m处于中等水平，但考虑到其来源于天然桐油、具有环保优势，这一性能已经相当可观。
