合作客户/
拜耳公司 |
同济大学 |
联合大学 |
美国保洁 |
美国强生 |
瑞士罗氏 |
相关新闻Info
-
> 一文读懂烷基糖苷下游产业链及现状
> 非-阴离子型醇醚磺酸盐表面活性剂降低魏岗原油的表面张力(二)
> 柴油机尾气颗粒物采样滤纸称重设计,有效缩短微量天平的稳定时间
> 轴对称悬滴法表面张力实验系统研制及二甲基亚砜/甲醇混合物表面张力实验研究
> 农药助剂对70%吡虫啉水分散粒剂在小麦叶片上附着性能的影响
> 表面张力仪满足不同的测试要求
> 微凝胶颗粒在气液界面处吸附动力学及动态方程研究——结果和讨论、结论、致谢!
> 单层膜界面上亚微米颗粒表面张力阻力系数修正——颗粒在单层膜上的阻力系数
> 促使液体表面收缩的力叫做表面张力
> 香兰素基聚氧乙烯醚动态表面张力测定及在气/液界面的吸附行为研究(二)
推荐新闻Info
-
> 3种助剂对螺虫乙酯和联苯菊酯药液表面张力、金钗石斛菲盾蚧防治效果的影响(三)
> 3种助剂对螺虫乙酯和联苯菊酯药液表面张力、金钗石斛菲盾蚧防治效果的影响(二)
> 3种助剂对螺虫乙酯和联苯菊酯药液表面张力、金钗石斛菲盾蚧防治效果的影响(一)
> 利用LB膜分析仪技术制备纳米环组装阵列,得到一种具有结构色的材料
> 覆盖有疏水网的开放管道液体输运稳定性研究(下)
> 覆盖有疏水网的开放管道液体输运稳定性研究(上)
> 水、常温液态金属等9种流体对液滴碰撞壁面影响的数值研究(三)
> 水、常温液态金属等9种流体对液滴碰撞壁面影响的数值研究(二)
> 水、常温液态金属等9种流体对液滴碰撞壁面影响的数值研究(一)
> 弹簧秤测量水的表面张力系数实验装置改进措施及效果
超微量天平应用于高阻燃辐照交联低烟无卤聚烯烃制备
来源:赵岭 瑞旭(河南)科技集团有限公司 浏览 1042 次 发布时间:2024-07-19
随着安全、环保要求的提高,低烟无卤阻燃聚烯烃绝缘料凭着其低烟、无卤环保的优势在许多线缆产品中取代了传统的PVC产品,在民用布电线产品中更是得到了广泛的应用,而辐照交联低烟无卤聚烯烃绝缘料与热塑性产品相比具有更高的耐温等级,因此更是得到了线缆产品的青睐。
常规的低烟无卤聚烯烃绝缘料产品,不论是热塑性还是辐照交联的均需满足GB/T32129-2015的标准要求就可以。配方设计也较常规,均采用乙烯-醋酸乙烯酯共聚物、聚乙烯、改性聚乙烯、聚烯烃树脂、三元乙丙橡胶等聚烯烃类树脂为基体材料,添加大量的氢氧化铝、氢氧化镁等无机阻燃剂,再添加聚乙烯蜡、硅烷偶联剂、硅酮母粒、硬脂酸盐等加工助剂,经过密炼加双阶挤出机组塑化混合造粒而成。
在舰船、矿用等场合使用的电缆其性能有着特殊的要求,对于电缆护套材料不仅要有优良的物理机械性能,还要求有较高的阻燃性能,并对电缆材料具有一定的抗撕要求,因此提出一种高阻燃辐照交联低烟无卤聚烯烃及其制备方法。
高阻燃辐照交联低烟无卤聚烯烃配方比例:热塑性基料:45~90﹪,阻燃剂:10~20﹪,抗氧化基料:0.2~0.4﹪,润滑剂:0.1~0.2﹪,交联剂:0.1~0.2﹪。
高阻燃辐照交联低烟无卤聚烯烃制备步骤:
步骤1:原料称取,按组分配比通过微量天平称取原料;
步骤2:均匀混料,将称取好的原料各组分加入高速捏合机中混合均匀;
步骤3:密炼作业,将混合好的原料加入密炼机中进行密炼;
步骤4:挤出造粒,密炼后的原料转入到双螺杆挤出机熔融挤出,经切粒、冷却得到辐照交联低烟无卤阻燃聚烯烃绝缘料粒子;
步骤5:取样检测,取样辐照交联低烟无卤阻燃聚烯烃绝缘料粒子进行阻燃性能和抗撕性能检测。
步骤6:规模化生产,根据检测结果优化组分配比,进行规模化生产。

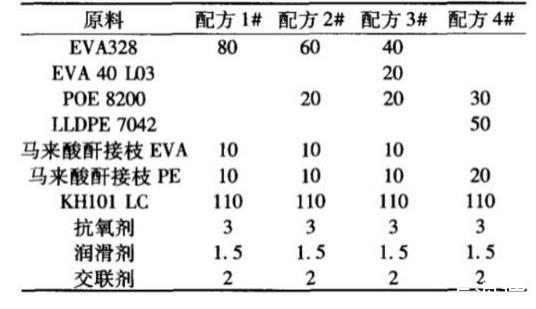

通过微量天平按照说明书附图1中的配方1#、配方2#、配方3#和配方4#中的组分比例分别称取A号原料、B号原料、C号原料和D号原料,然后将A号原料、B号原料、C号原料和D号原料分别加入加入高速捏合机中混合均匀制得A号混合原料、B号混合原料、C号混合原料和D号混合原料。
接着将A号混合原料、B号混合原料、C号混合原料和D号混合原料加入密炼机中进行密炼,制得A号密炼原料、B号密炼原料、C号密炼原料和D号密炼原料,接着将A号密炼原料、B号密炼原料、C号密炼原料和D号密炼原料转入到双螺杆挤出机熔融挤出并切粒冷却得到A号低烟无卤阻燃聚烯烃绝缘料粒子、B号低烟无卤阻燃聚烯烃绝缘料粒子、C号低烟无卤阻燃聚烯烃绝缘料粒子和D号低烟无卤阻燃聚烯烃绝缘料粒子,
测试双螺杆挤出机的温度设置为:加料段135-140℃,混料段145-155℃,挤出造粒段160-170℃,机头部分165-160℃,接着通过垂直燃烧试验法对粒子进行辐照前的阻燃性能测试,耐撕裂性测试按照GB/T1040.3-2006测试和CQC1103-014附录A进行测试,测得A号低烟无卤阻燃聚烯烃绝缘料粒子、B号低烟无卤阻燃聚烯烃绝缘料粒子、C号低烟无卤阻燃聚烯烃绝缘料粒子和D号低烟无卤阻燃聚烯烃绝缘料粒子的阻燃性能和耐撕裂性能。
接着将A号低烟无卤阻燃聚烯烃绝缘料粒子、B号低烟无卤阻燃聚烯烃绝缘料粒子、C号低烟无卤阻燃聚烯烃绝缘料粒子和D号低烟无卤阻燃聚烯烃绝缘料粒子分别放置到经电子加速器产生的电子线(β射线)照射,使粒子交联得到A号辐照交联低烟无卤阻燃聚烯烃绝缘料粒子、B号辐照交联低烟无卤阻燃聚烯烃绝缘料粒子、C号辐照交联低烟无卤阻燃聚烯烃绝缘料粒子和D号辐照交联低烟无卤阻燃聚烯烃绝缘料粒子。
对A号辐照交联低烟无卤阻燃聚烯烃绝缘料粒子、B号辐照交联低烟无卤阻燃聚烯烃绝缘料粒子、C号辐照交联低烟无卤阻燃聚烯烃绝缘料粒子和D号辐照交联低烟无卤阻燃聚烯烃绝缘料粒子的阻燃性能和耐撕裂性能进行检测,辐照后配方4#的耐撕裂强度明显大于配方1#、配方2#、配方3#的耐撕裂强度。
