CO2乳液在驱油过程中能够有效控制CO2流度，大幅改善CO2驱油效果，提高采收率。选择AOT作为CO2乳液用表面活性剂，通过TRACKER-H界面流变仪测定AOT水溶液与CO2体系在不同温度压力条件下的界面特性，通过岩心实验测定不同温度压力条件下CO2乳液的封堵和调剖分流效果。结果表明:随着压力的增大，CO2乳液界面张力随之降低，界面黏弹性随之增大;随着温度的增加，CO2乳液界面张力增加，界面黏弹性降低;温度越高越不利于乳液的封堵，压力越高越有利于乳液的封堵，这与体系界面特性研究所得的结果相对应，说明CO2乳液的封堵效果与其界面特性有关;温度和压力通过影响CO2乳液的界面特性从而影响其渗流特征，CO2乳液的强度越高、体系界面张力越低、界面黏弹性越好，其分流效果也会越明显。

在油藏条件下，CO2一般处于超临界状态(31.26℃，7.38 MPa以上)，超临界CO2密度接近液体，与水溶液形成的分散体系称为乳液更为合适，驱油过程中将超临界CO2和表面活性剂水溶液形成超临界CO2乳液是控制CO2流度的有效方法，能够大幅改善CO2驱油效果。在超临界CO2乳液驱替过程中，CO2乳液的界面特性会直接影响其稳定性，从而影响CO2乳液在驱替过程中的封堵效果。目前，对CO2乳液的研究主要集中在反相微乳萃取分离、酶催化和纳米材料制备等方面。笔者通过实验研究不同温度、压力条件下CO2乳液界面特性及其封堵效果。

1实验

1.1实验材料与仪器

主要实验材料:选用2-(2-乙基己基)-磺酸琥珀酸钠(AOT)为表面活性剂;实验用CO2纯度为99.9%;实验用水为蒸馏水;实验岩心为填砂管模型，规格参数:600 mm×Φ25 mm。表1、2所给出的回压值即为岩心中流体所处的最低压力，只有高于该回压值，流体才可以流动。

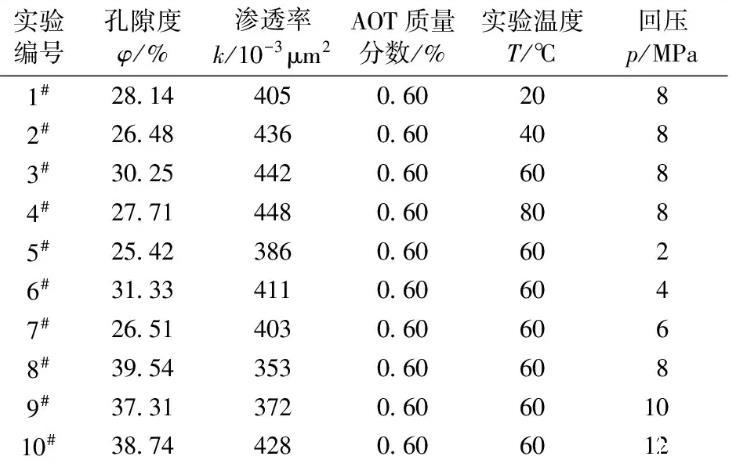

表1单岩心实验参数

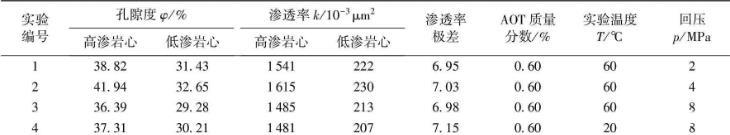

表2并联岩心实验参数

主要实验仪器:TRACKER-H型界面流变仪(法国TECLIS公司)，温度和压力上限分别为150℃和25 MPa。

1.2实验方法

1.2.1 CO2乳液界面性能实验

利用TRACKER-H型界面流变仪测量不同温度、压力条件下CO2与表面活性剂水溶液的界面扩张模量(ε)，温度为25～70℃，压力为2～12 MPa。

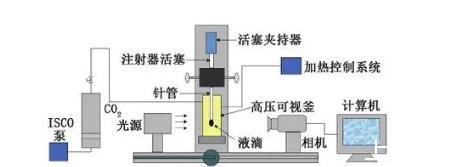

图1界面张力实验装置流程

实验流程如图1所示。实验步骤:①清洗注射器和高温高压容器;②测试高温高压系统密封性;③将装满表面活性剂水溶液的注射器安装在高温高压容器中，调节好可视窗位置，并用CO2气体排空高温高压容器中的空气;④将预先加压的CO2气体注入到高温高压容器中并加温2 h，待温度压力稳定后，驱动马达，在注射器针尖上形成一个悬滴;⑤采用测量软件对液滴与CO2界面扩张模量进行测量;⑥每个条件下液滴的界面扩张模量均测量3次，保证实验有较好的重复性;⑦导出数据并进行分析。

1.2.2 CO2乳液岩心封堵实验

实验步骤:①利用不同目数的石英砂填制渗透率约为400×10-3μm2的填砂管模型，初测气测渗透率，满足要求后测定水测渗透率，测定渗透率为(350～450)×10-3μm2时合格，可进行下一步实验，称取岩心管干重M0;②利用真空泵对填砂管抽真空3 h，饱和水后称取岩心管湿重M1，则孔隙体积V=(M1-M0)/ρW;③按照图2所示流程图连接实验装置，并依据实验方案设定恒温箱温度，恒温4 h;④依据实验方案设定回压，水驱时速度设定为1.5 mL/min，CO2乳液驱时表面活性剂水溶液及CO2注入速度分别设定为0.5和1 mL/min，即设定气液比为2∶1;⑤实验过程中记录注入端压力变化;⑥并联岩心驱替实验与单岩心驱替实验类似，总流量设定为5 mL/min。

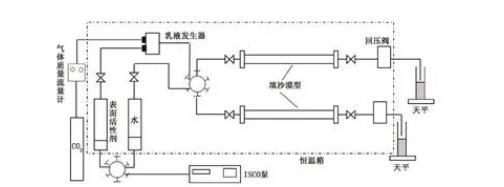

图2并联岩心驱替实验装置流程
