纸都压破了，版都快冒烟了，电化铝还是烫不上？这个问题对于烫金行业的老师傅不是个新鲜事，时不时会遇上。解决的办法主要有两种：

一、更换适配的电化铝；

二、承印基材上印刷一层适合电化铝烫印的光油（或某种涂料），然后再正常烫印。

我们来简单分析一下这两种方法背后的机理。

首先回顾一下烫金的原理，烫金简单来说就是热转印（热压转移印刷），就是利用加热加压的印版（烫金版）将电化铝的转移层（转移层包括：脱离层、染色层、镀铝层、胶粘层）转印到承印物上。基本工艺就是，在加压、加温下，电化铝受热后脱离层的有机硅树脂和胶粘层的热熔树脂融化，整个转移层脱离基膜并转移到承印物表面。

如果压力足够了，温度也足够了，但还是烫不上，可能问题出在胶粘层与承印物之间的配合上，也就是电化铝的胶粘层与承印物表面的亲和力出了问题。从本质上说，电化铝转移到承印物上的过程是一个粘接的过程，当然这是一个需要加热粘接的过程，所以我们跳出烫金小圈子，先来看看胶水粘接的机理。

胶水粘接作用的形成，有两个基本条件：一是润湿性，二是粘合力。

一、润湿性，是液体在固体表面的铺展现象，也就是液体对固体的亲和性。两者间的接触角越小，固体表面就越容易湿润。润湿性主要由胶粘剂和被粘物的表面张力所决定。如果胶粘剂的表面张力等于或小于被粘物的表面张力时，胶粘剂可以较好地润湿被粘合的表面，良好的润湿性为良好地粘接打下了基础。

二、粘接力，胶粘剂对被粘物的润湿只是粘接的前提，要达到粘接的目的，还必须形成粘接力才行。粘接力是指胶粘剂与被粘物之间的连接力，粘接力是胶粘剂与被粘物在界面上的作用力或结合力，包括机械嵌合力、分子间力和化学键等。

粘接作用的形成，润湿是先决条件，粘接力是决定因素。

没有适当的润湿，胶粘剂就无法铺展在粘接面上，也就是无法形成足够量的粘接界面。

为了获得良好的润湿，胶粘剂的表面张力必须等于或小于被粘接物的表面张力。

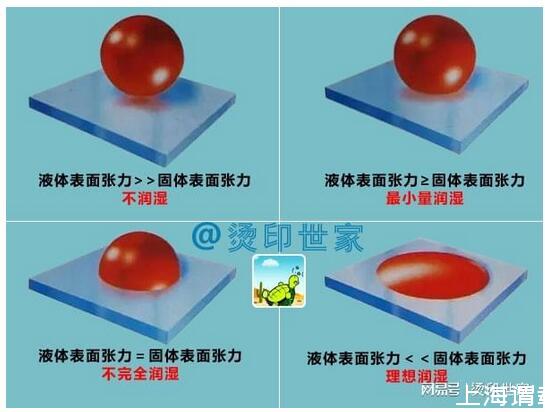

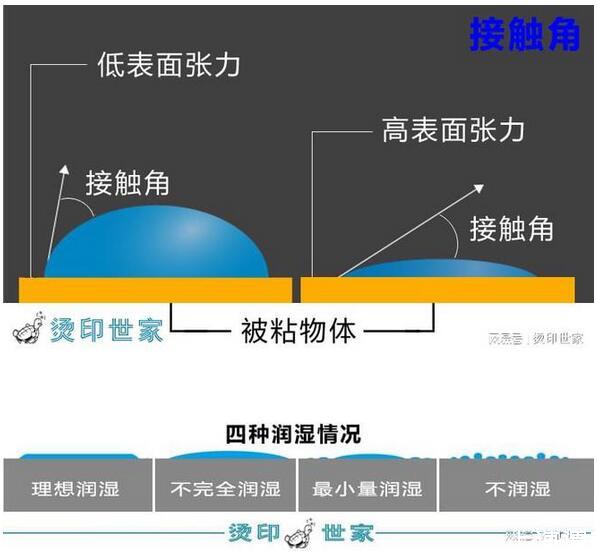

下图直观演示了四种润湿情况：

印刷行业一般用达因值来表示承印物表面的张力值，可反映出该承印物的印刷适印性。

什么是达因值：

达因值是一个通俗叫法，准确的说应该是表面张力系数，表面张力的单位在SI制（国际单位制）中为牛顿/米（N/m），但仍常用达因/厘米（dyn/cm），1dyn/cm=1mN/m。综上所述，达因值其实是达因/厘米的俗称，表述的是表面张力系数的大小。

达因值在印刷中的应用：

达因值可反映承印物的适印性，选用的油墨要与之接近并略低于才能达到最好的印刷效果。

对于承印物为电晕处理的薄膜材料，要达到良好的油墨润湿，达因值通常需要38达因以上，低于36达因就容易出现掉墨问题，这一问题的实质是承印物的表面张力问题。

如何测量达因值：

达因笔是一种简便的测量表面张力的方法，常用于快速检查PE和PP以及大多数非吸收性基材的表面张力。达因笔有36、38、40、42、44等各种规格，其表达的就是相应的表面张力系数。

如何使用达因笔：

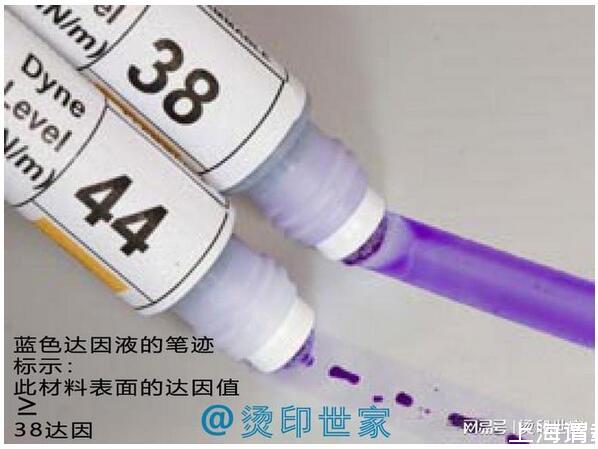

使用时，只需将达因笔划过材料表面，液体要么在表面上形成连续的薄膜，要么又会卷回液滴。如果达因测试液作为薄膜保留3秒或更长时间，则材料将具有该墨水的表面张力。如果达因测试液在不到1秒的时间内回流到液滴中，则材料的表面张力低于该墨水的表面张力。

烫印对于承印基材的达因值要求：

对于烫金而言，一般承印基材表面的张力应不低于38达因，达到或超过40被认为是理想的，这样的表面才能获得满意的烫印效果。如果达因水平低于38，则电化铝不会正常转移。所以烫印机台应常备36、38、40三种规格的达因笔。

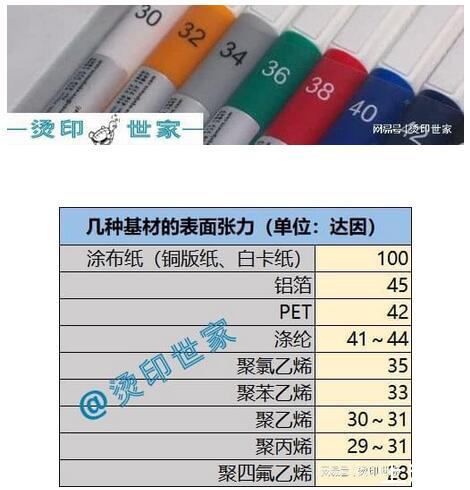

从上表中可以看出，为什么白卡纸上的烫印效果要比复合卡纸好，因为白卡纸上的表面张力大。

各位烫印师傅们，以后再遇到烫不上的情况，拿出达因笔测试一下承印物表面的达因值吧。
