全球领先的表面张力仪测量技术——精确快速测量动静态表面张力

热线:021-66110810,66110819,66110690,13564362870 Email: info@vizai.cn

荣誉客户/Honor customers



拜耳公司



同济大学



联合大学



美国保洁



美国强生



瑞士罗氏

当前位置首页 > 新闻中心

表面活性剂是否对斥水性土壤的润湿性有影响?——材料和方法

来源:上海谓载 浏览 152 次 发布时间:2021-11-09

材料和方法


来自以色列不同地区的五种防水土壤 过筛(1 毫米)并在室温下储存在玻璃容器中 实验室条件(平均温度 ¼ 24.5°C,平均 相对湿度 (RH) ¼ 65%)。 两种土壤 (OE-128 和 OE-335; 典型的单氟草胺)是从相同的 污水灌溉的商业柑橘园与以前一样 研究(Wallach 等人,2005 年;Graber 等人,2006 年)位于 以色列沿海平原的中部(31°59¢30.56²)。 一 土壤(OT-28;典型单头草)是从水龙头中获得的 同一商业果园的水灌溉柑橘地块。 一种 沙丘沙是从附近的沙丘间地区获得的 位于地中海的尼察尼姆自然保护区 (31°16¢37.24²) 海(Coastal-1)和来自沙间地区的粘土砂 内盖夫北部沙漠 (30°52¢02.59²; (Desert-1) 的 Halutza 附近。表 1 列出了显着的土壤特征。

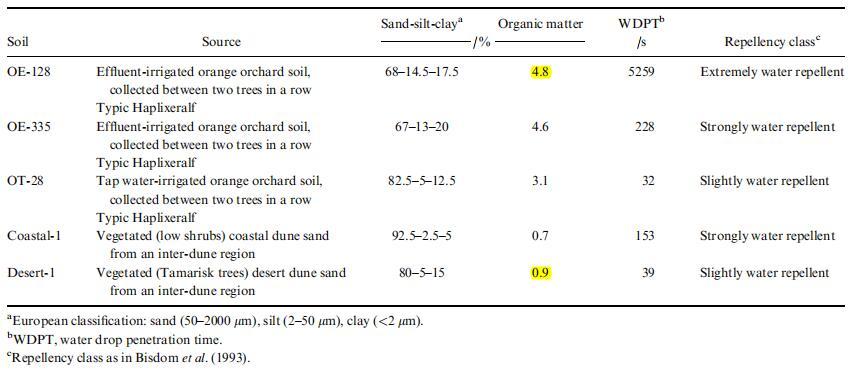

表 1 显着土壤特征


粒度分布由比重计测定 方法 (Gee & Bauder, 1986) 和土壤有机碳 改进的 Walkley-Black 方法 (Walkley & Black, 1934) 添加热量。 重复样品的平均结果见表 1。


土壤:水提取物(1:1 重量:重量;g g-1 ) 对于所有五种土壤 以不同的提取时间间隔(5 分钟、2 小时、24 小时)在配备 Teflonlined 硅胶隔膜螺旋盖的 40 毫升玻璃小瓶中制备,并在台式振荡器上摇动 (210 次摇晃分钟 - 1 )。 此外,2小时土壤:水提取物 在 2:1 重量 : 重量 (g g-1 ) 比率是为其中两个准备的 五种土壤(Coastal-1 和 Desert-1)。 摇晃后,小瓶 静置 5 分钟使土壤沉降,取上清液 然后通过 0.45 毫米孔径的无菌聚偏二乙烯过滤 氟化物 (PVDF) 针式过滤器。 所有实验材料(小瓶、注射器、过滤器、隔垫、培养皿)都经过了预测试 释放表面活性剂或无机盐。 只有那些 不会释放可检测量的盐的材料或 实验中使用了表面活性剂。


分析土壤提取物的表面张力 (γLV),溶解 有机碳 (DOC) 含量、电导率 (EC)、 和阳离子 (Naþ, Kþ, Caþþ, Mgþþ) 含量。 表面张力 由 Delta-Pi 微张力计 (Kibron, 芬兰赫尔辛基)基于 Wilhelmy 方法并使用小直径(0.51 毫米)特殊合金线。 5 厘米直径玻璃培养皿中 5 毫升样品的表面张力为 通过特殊设计的玻璃盖进行测量,最大限度地减少样品蒸发(液体重量损失小于 5% 超过 8 小时)在建立表面所需的长时间内 张力平衡。 DOC 是通过燃烧 TOC 测量的 分析仪(Skalar,布雷达,荷兰),电导率 EC 探头和仪表(Oakton Instruments, Vernon Hills, IL, 美国)、Naþ 和 Kþ 火焰光度计 (Corning, Halstead, Essex, England) 和 Caþþ 和 Mgþþ 通过原子吸收 光谱仪(珀金埃尔默,沃尔瑟姆,马萨诸塞州,美国)。


使用四种溶液测试液滴穿透时间 (DPT): (i) 去离子水,(ii) 含水土壤提取物,(iii) 盐溶液 电导率和一价/二价阳离子比例与土壤提取物相似,但缺乏土壤衍生的有机物 物质,因此具有类似于的表面张力 去离子水和 (iv) 乙醇溶液,由混合物组成 乙醇和盐溶液,具有相同的表面张力, 电导率和一价/二价阳离子比率为 土壤提取物。 盐溶液由 NaCl 和 CaCl2,其中土壤中 Naþ 和 Kþ 的摩尔总和 提取物被视为 Naþ,Caþ 和 Mgþ 在 提取为 Caþþ。


将土壤称重到培养皿中,然后放入干燥器中,用 KNO3 饱和盐溶液保持 92% RH DPT 测量前至少 48 小时。 测量三到五次重复的 200 毫升液滴的渗透时间。 对于每种土壤,同时测试所有溶液,以 避免任何时间引起的排斥性变化的可能性 (Wallach & Graber, 2007) 在实验过程中。 大液滴用于确保液滴尺寸很大 大于最大的孔 (Roy & McGill, 2002),因此 提高可重复性(Wallach 等人,2005 年;Graber 等人, 2006; 瓦拉赫和格拉伯,2007 年)。 培养皿被覆盖 在测试过程中减少蒸发到空气中。


表面活性剂是否对斥水性土壤的润湿性有影响?——概括、介绍

表面活性剂是否对斥水性土壤的润湿性有影响?——材料和方法

表面活性剂是否对斥水性土壤的润湿性有影响?——结果和讨论

表面活性剂是否对斥水性土壤的润湿性有影响?——结论、致谢!
