合作客户/
拜耳公司 |
同济大学 |
联合大学 |
美国保洁 |
美国强生 |
瑞士罗氏 |
相关新闻Info
推荐新闻Info
-
> Al2O3和Cr2O3对冶炼渣黏度、凝固温度和表面张力的影响
> Al₂O₃和Cr₂O₃对CuCr合金自蔓延冶炼渣表面张力的影响
> 表面张力驱动下三维液态铝合金泡沫结构与尺寸分布关联分析
> LB膜分析仪与中子反射联用揭示纤维蛋白原气-水界面逐层自组装新机制
> 基于超低界面张力的延展型表面活性剂分子设计与合成策略
> 延展型表面活性剂的界面张力调控机制与构效关系研究进展
> 煤液化油窄馏分表面张力与密度、沸点关系的关联模型
> 非离子表面活性剂苯环结构对褐煤亲水性改性的关键因素
> LB 膜分析仪应用：橘皮素与硬脂酸、DPPC在气/水界面上的混合单层特性
> 表面活性剂苯环结构增强煤尘润湿性的分子动力学与DFT研究

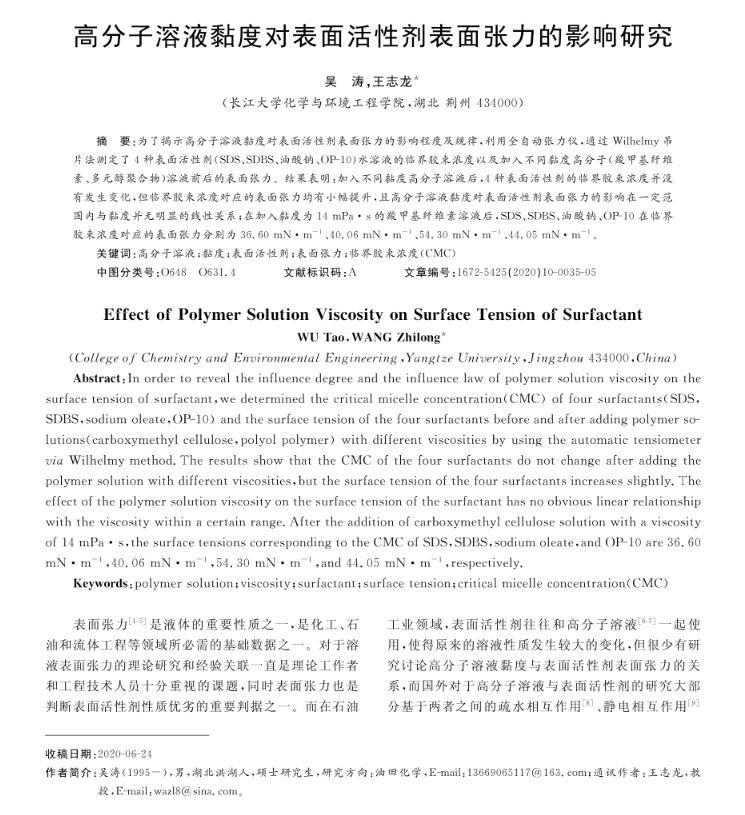

高分子溶液黏度对表面活性剂表面张力的影响研究
来源：吴涛 王志龙 浏览 2004 次 发布时间:2022-11-14

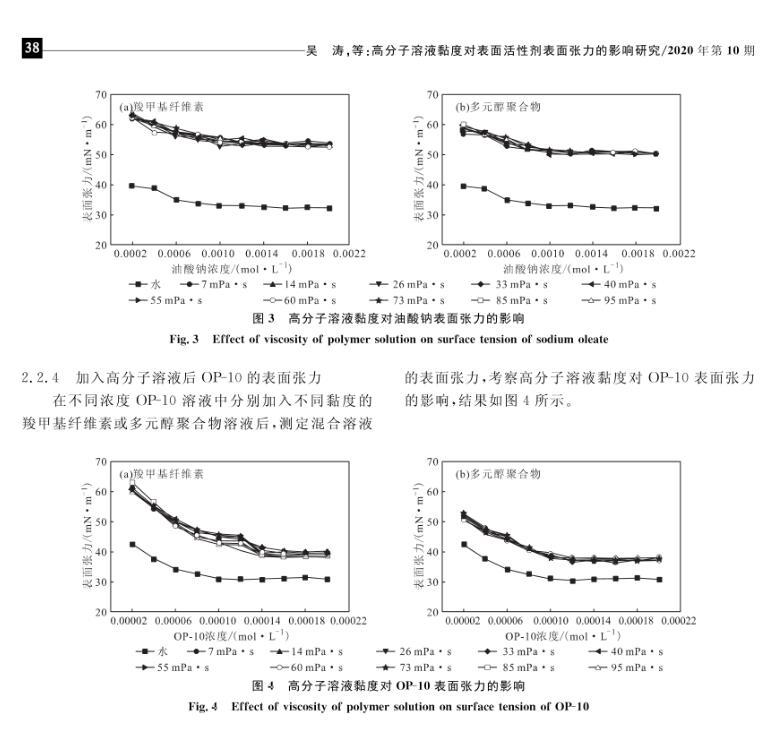

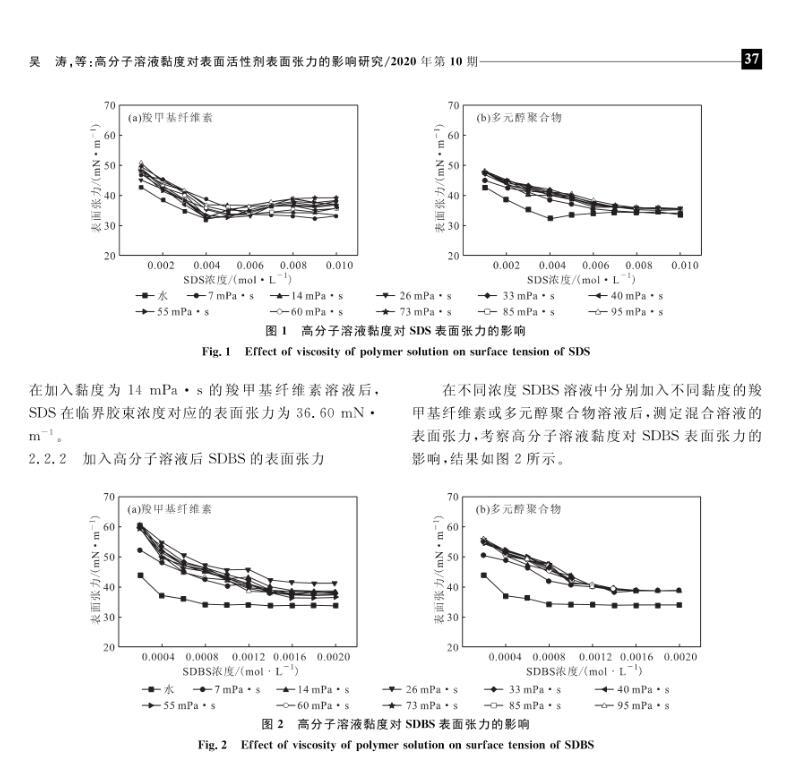

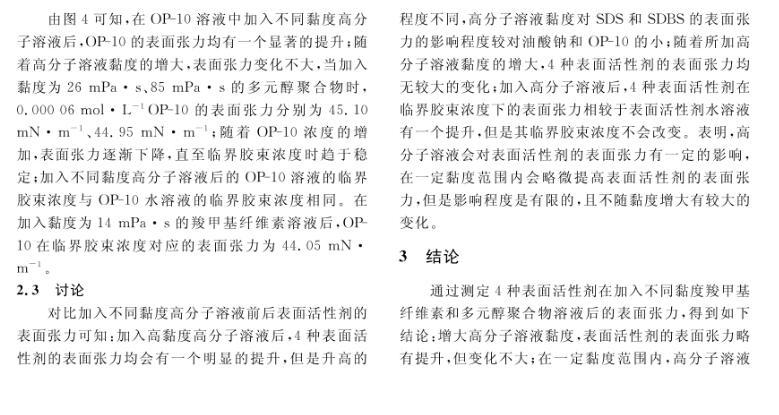

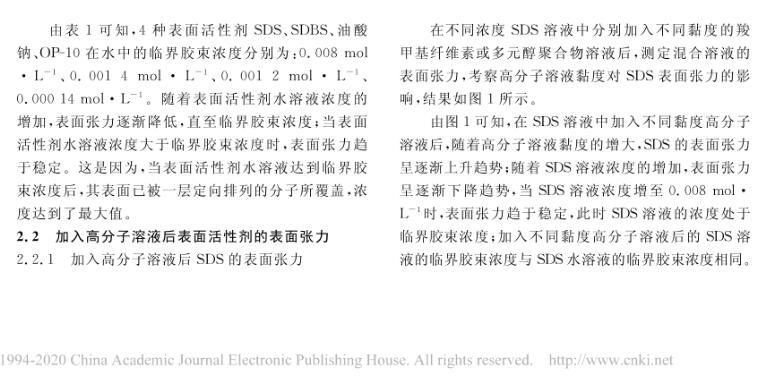

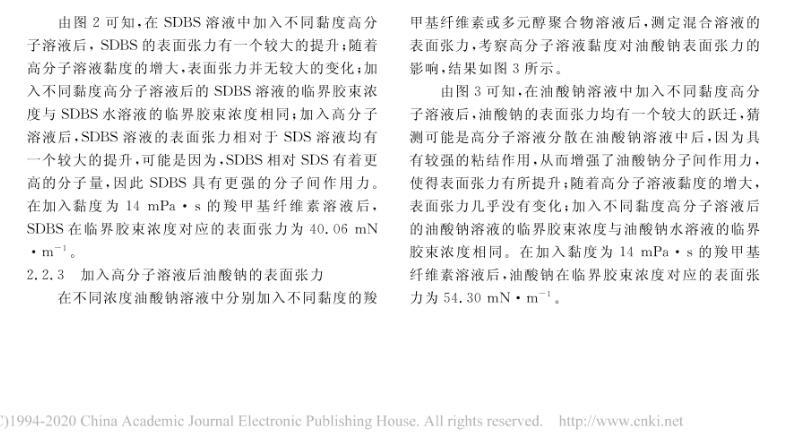

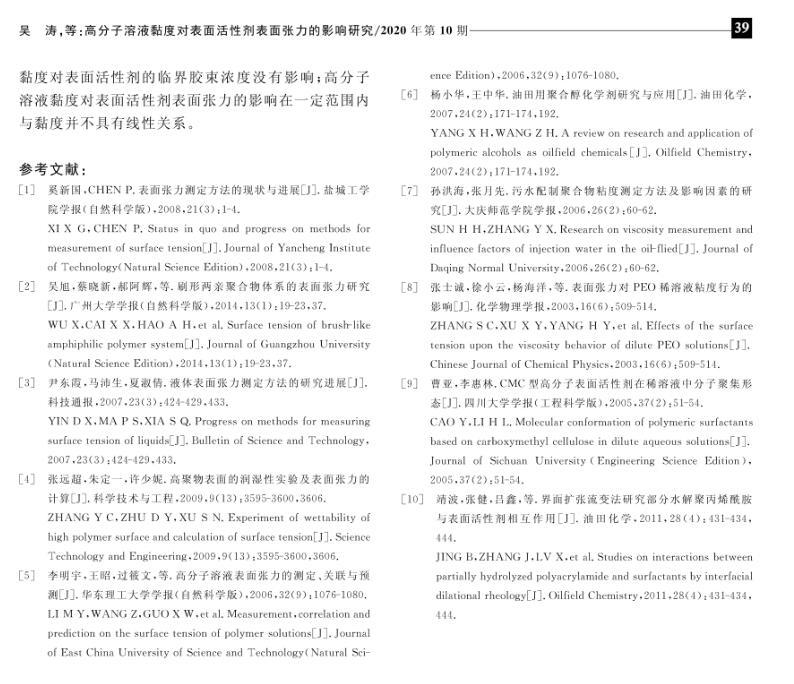

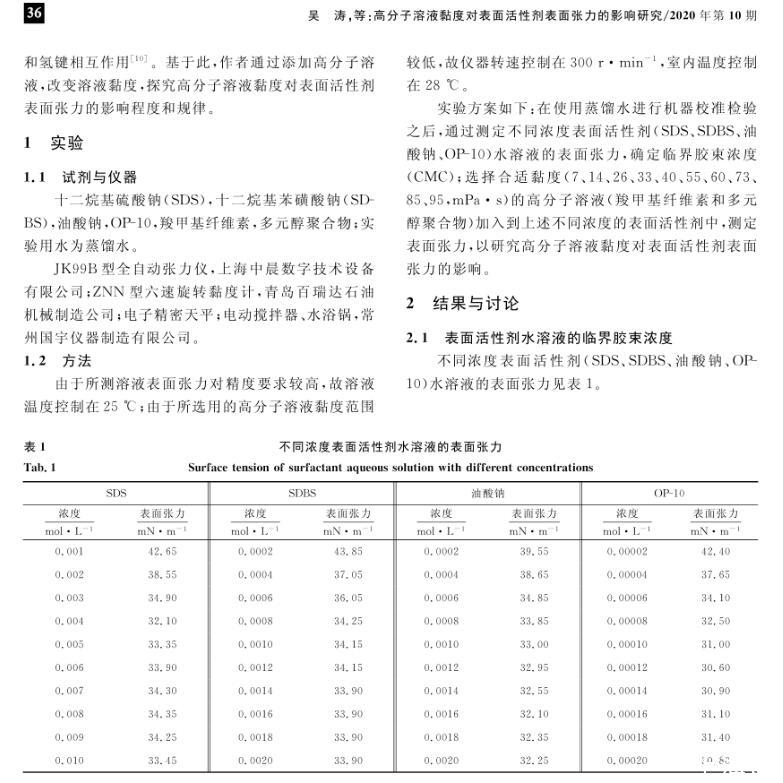

为了揭示高分子溶液黏度对表面活性剂表面张力的影响程度及规律，利用全自动张力仪，通过Wilhelmy吊片法测定了4种表面活性剂(SDS、SDBS、油酸钠、OP-10)水溶液的临界胶束浓度以及加入不同黏度高分子(羧甲基纤维素、多元醇聚合物)溶液前后的表面张力。结果表明:加入不同黏度高分子溶液后，4种表面活性剂的临界胶束浓度并没有发生变化，但临界胶束浓度对应的表面张力均有小幅提升，且高分子溶液黏度对表面活性剂表面张力的影响在一定范围内与黏度并无明显的线性关系;在加入黏度为14 mPa·s的羧甲基纤维素溶液后，SDS、SDBS、油酸钠、OP-10在临界胶束浓度对应的表面张力分别为36.60 mN·m~(-1)、40.06 mN·m~(-1)、54.30 mN·m~(-1)、44.05 mN·m~(-1)。
