合作客户/
拜耳公司 |
同济大学 |
联合大学 |
美国保洁 |
美国强生 |
瑞士罗氏 |
相关新闻Info
-
> 矿浆表面张力对黄铁矿与磁黄铁矿浮选回收率的影响(二)
> 基于LB膜技术制备二氧化硅二维光子晶体薄膜的方法
> 影响铝粒进入钢液程度排序:渣铝界面张力>钢铝界面张力>钢渣界面张力
> 新型POSS基杂化泡沫稳定剂表面张力测定及对泡沫压缩性能的影响(二)
> 表面张力仪铂金环、铂金板两种测试方法的不同
> 香兰素基聚氧乙烯醚动态表面张力测定及在气/液界面的吸附行为研究(一)
> 泡沫形成的原理是什么?阴离子表面活性剂为何可以作为起泡剂?
> 碱、表面活性剂浓度变化对三元复合体系界面张力的影响
> 硅丙乳液质量分数与粘度、表面张力的关系及在模拟病害壁画修复中的应用(四)
> 采用壳聚糖-三聚磷酸酯-百里香纳米颗粒经热喷墨打印而成的新型活性包装材料——材料和方法
推荐新闻Info
-
> 全氟庚烷端基聚丙烯酸(FPAA)合成方法及水溶液表面张力测定
> 纯聚苯胺LB膜和聚苯胺与乙酸混合的LB膜制备、NO₂气体敏感特性研究(下)
> 纯聚苯胺LB膜和聚苯胺与乙酸混合的LB膜制备、NO₂气体敏感特性研究(上)
> 不同相对两亲面积的Janus颗粒在油气表面性质和泡沫性能对比(三)
> 不同相对两亲面积的Janus颗粒在油气表面性质和泡沫性能对比(二)
> 不同相对两亲面积的Janus颗粒在油气表面性质和泡沫性能对比(一)
> 气凝胶的合成方法及干燥方法一览
> 表面活性剂对纳米碳纤维CNFs在水性体系中分散性的影响(二)
> 表面活性剂对纳米碳纤维CNFs在水性体系中分散性的影响(一)
> 纳米熔盐形成机理、表面张力测定及影响因素研究(三)
影响铝粒进入钢液程度排序:渣铝界面张力>钢铝界面张力>钢渣界面张力
来源:《炼钢》张 勇,刘 勇,彭集棚,程树森 浏览 1060 次 发布时间:2024-08-21

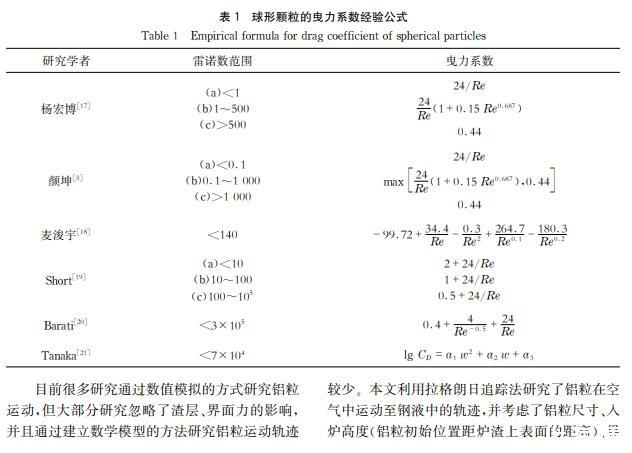

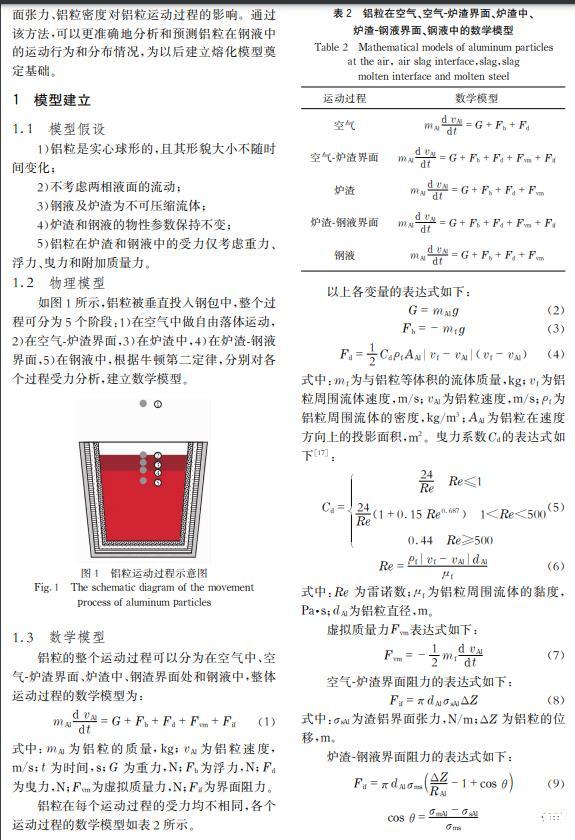

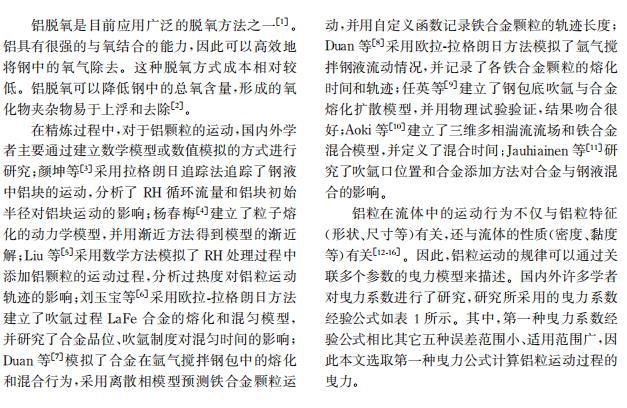

摘要: 二次精炼过程中,铝是钢液进行脱氧及合金化的主要物料之一,但纯铝的密度小于钢液,能否穿越渣层与钢液接触及接触时间对铝的脱氧效果和钢中溶解铝的含量有直接影响。在忽略铝的熔化、溶解及化学反应的情况下,通过对铝粒运动过程受力分析,建立铝粒在气-渣-钢相内的三维运动数学模型,明晰铝粒尺寸及入炉高度对铝粒运动轨迹的影响。

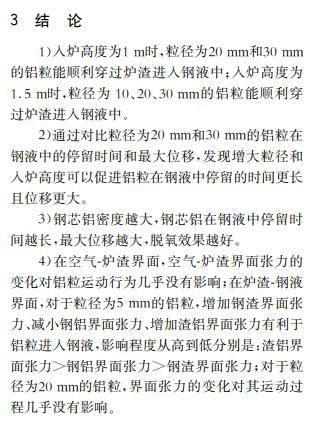

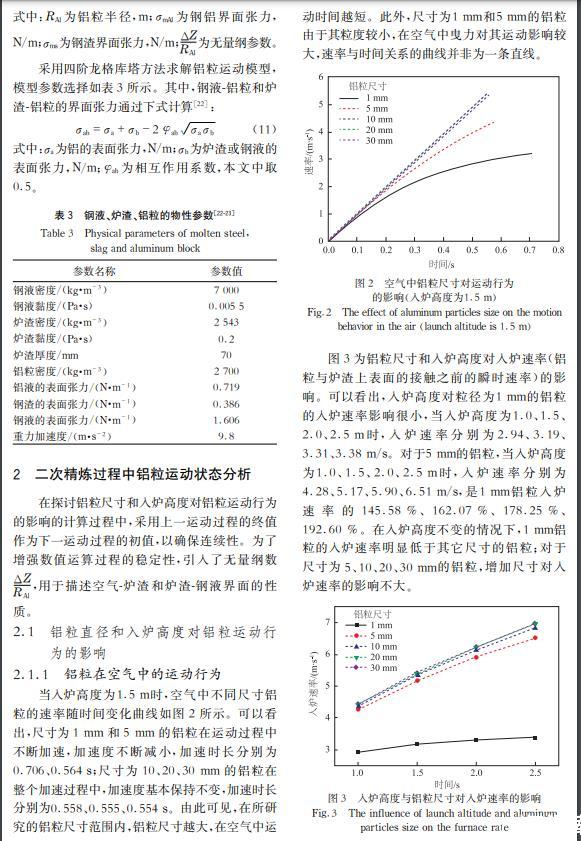

结果表明:在渣层厚度为70 mm且入炉高度为1~1.5 m的情况下,1 mm和5 mm的铝粒在渣钢界面处波动;入炉高度为1 m时,粒径为10 mm的铝粒停留在渣钢界面处,但在入炉高度为1.5 m及以上时可以进入钢液;20 mm及以上尺寸的铝粒可以进入钢液。在入炉高度为1 m时、30 mm尺寸的铝粒在钢液中的停留时间与深度相较于20 mm的基础上分别增加22.86 %和50.00 %;在铝粒尺寸为20 mm时、入炉高度为1.5 m时的铝粒在钢液中的停留时间与深度在1 m的基础上分别增加5.71 %和10.00 %。

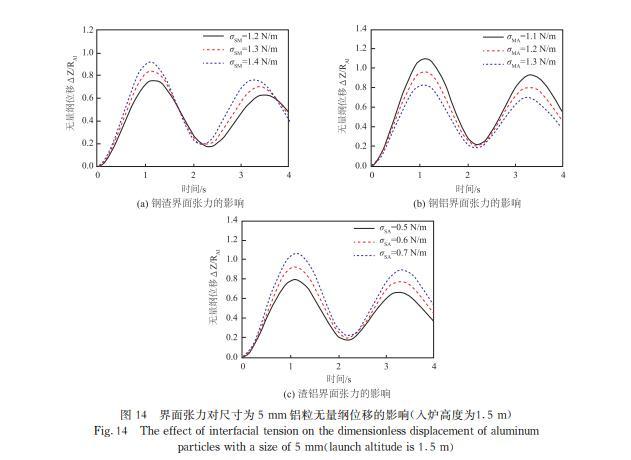

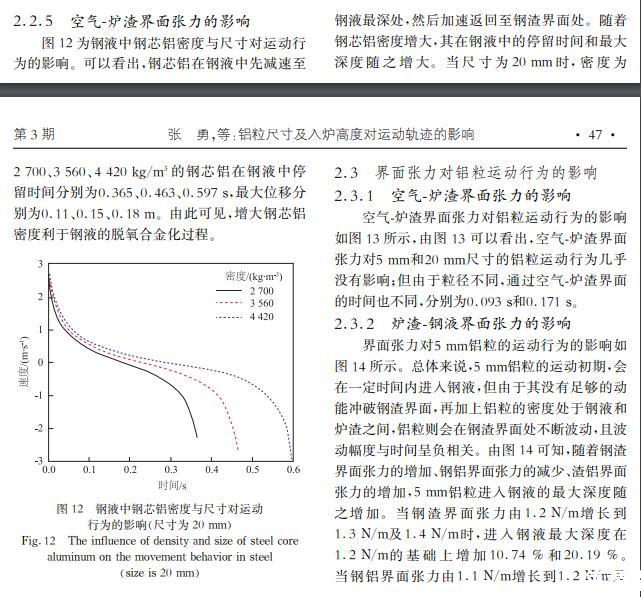

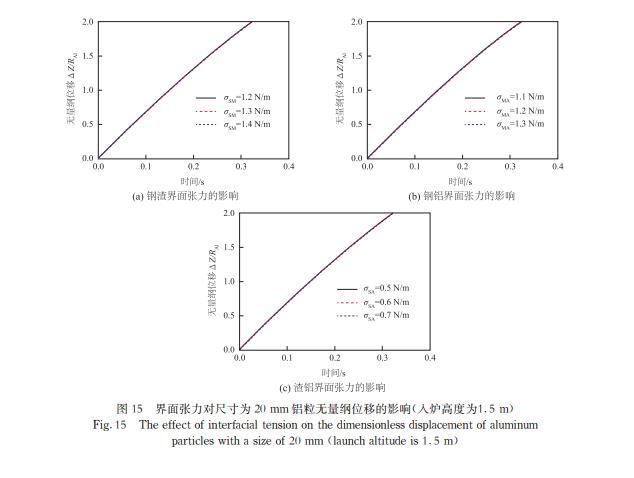

增加钢渣界面张力、减小钢铝界面张力或增加渣铝界面张力有利于铝粒进入钢液,而铝粒的尺寸大于20 mm,界面张力对铝块运动几乎没有影响;增大密度会使钢芯铝在钢液中停留更长时间,有利于钢液脱氧。
