柴油机尾气颗粒物采样滤纸称重设计,有效缩短微量天平的稳定时间

来源:上海俯深船舶科技有限公司 浏览 168 次 发布时间:2024-09-26

《船舶发动机排气污染物排放限值及测量方法(中国第一、二阶段)》(GB 15097—2016)自2018年7月1日实施,2021年7月开始进入第二阶段。特别是控制船舶发动机的颗粒物排放,简称PM排放,随着雾霾形势的严峻,船舶发动机的PM排放受到环保行业越来越重视。


在船舶发动机行业中,根据GB 15097标准的要求,PM采样均采用滤纸来过滤拦截尾气,直接采取尾气中PM,通常船舶发动机尾气中颗粒物采样滤纸重量在100mg级别左右,采集到的纸面上的颗粒物重量在微克级别,对称重环境要求高,对系统扰动非常敏感;通过对比采样滤纸前后重量,得出PM排放质量,再与柴油机循环功相比,得到单位为mg/kwh的结果。


目前,PM采样称重环节存在的缺陷如下:控制滤纸所处的环境(一般用一个恒温恒湿的称重箱),把称重用的微克天平放到称重箱里,待环境参数满足条件后,再称重,然后每一张滤纸都需要重复以上操作,频繁开关称重箱舱门引起称重箱振动,同时温湿度控制系统的频繁启动产生机械振动,对微克天平的稳定影响很大,微克天平频繁内部调整影响微克天平的使用寿命。每次称重都需要等待很长时间,严重影响整个检测效率。鉴于此,我们提出一种柴油机尾气颗粒物采样滤纸称重用微克天平的防震方法及其装置。


发明内容


本发明的目的在于提供一种柴油机尾气颗粒物采样滤纸称重用微克天平的防震方法及其装置,以解决上述背景技术中提出的问题。


为实现上述目的,本发明提供如下技术方案:

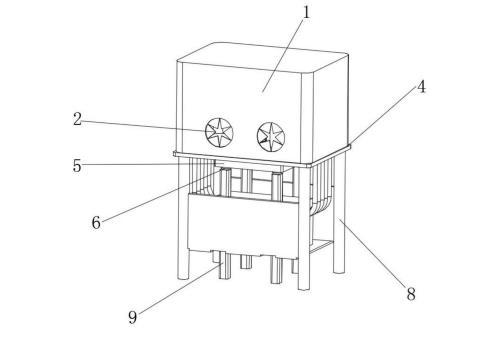

一种柴油机尾气颗粒物采样滤纸称重用微克天平的防震装置,包括:


称重箱支撑架,所述称重箱支撑架的顶面固定安装有台面;


称重箱,所述称重箱安装在台面的顶面;


微克天平支撑架,所述微克天平支撑架设置在称重箱支撑架内,所述微克天平支撑架的顶面设置有承载台,所述承载台的顶面设置在手套窗口内;


环境控制系统,所述环境控制系统设置在称重箱支撑架内,所述承载台的顶面安装有微克天平,所述微克天平位于称重箱内。


优选的,所述微克天平支撑架与承载台之间设有避震橡胶垫。


优选的,所述称重箱的一侧设有手套窗口。


优选的,所述环境控制系统上设有多个连接管,多个连接管的顶端与台面固定连接,且与称重箱相连通。


优选的,所述称重箱内设置有环境监控系统,环境监控系统与环境控制系统电性连接。


一种柴油机尾气颗粒物采样滤纸称重用微克天平的防震方法,所述滤纸称重的包括以下步骤:


步骤S1、首先通过环境控制模块和环境监控模块识别称重箱内的温湿度是否达标,然后打开称重箱,把置于培养皿中需要称重的滤纸放入称重箱静置至少1小时,再进行称重具体如下:


A.操作者从手套窗口伸手到称重箱内,打开培养皿盖,用镊子夹起需要称重的滤纸;


B.打开微克天平托盘罩,将滤纸放置到微克天平的托盘上,再盖上托盘罩子;


步骤S2、等待天平稳定,等微克天平显示稳定后记录称重箱内的环境参数及微克天平上滤纸的重量参数。


优选的,所述步骤中等待天平稳定期间称重箱的环境控制系统中的冷却压缩机不断启停及对称重箱箱体的轻微触碰都会影响微克天平的稳定,导致稳定时间延长。


优选的,所述将承载台与称重箱其他系统隔离的方式隔断称重箱与温湿度控制系统的振动对微克天平稳定的干扰。


优选的,所述环境控制系统用于控制称重箱内的温度和湿度,环境监控模块用于显示称重箱内的压力、温度和湿度

优选的,所述承载台安放在由微克天平支撑架上,在承载台和微克天平支撑架之间垫入避震橡胶垫,为微量天平提供了稳定的安放平台,环境控制系统、环境监控系统,称重箱等其他组件安置在称重箱支撑架上,微克天平支撑架与称重箱支撑架相互之间没有刚性连接,有效隔断称重箱箱体及环境控制系统传导的振动,有效缩短微量天平的稳定时间,提高称重环节的工作效率。


与现有技术相比,本发明的有益效果是:


该柴油机尾气颗粒物采样滤纸称重用微克天平的防震方法及其装置,有效改善了微量天平的工作环境,提高了减震性,延长了微量天平的使用寿命;解决了微量天平稳定时间长的问题,极大提高了称重环节的工作效率。
